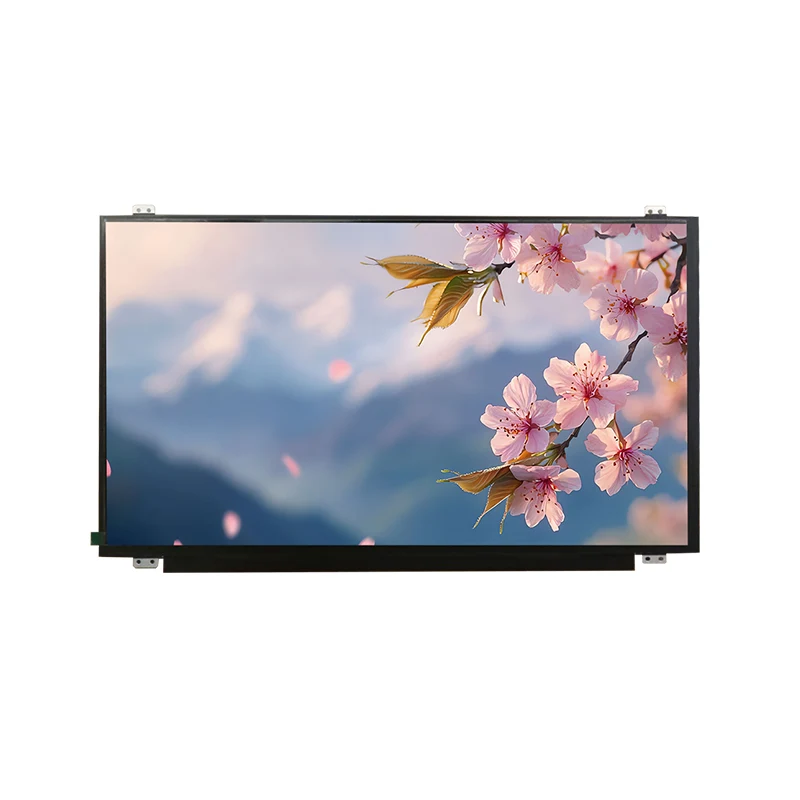

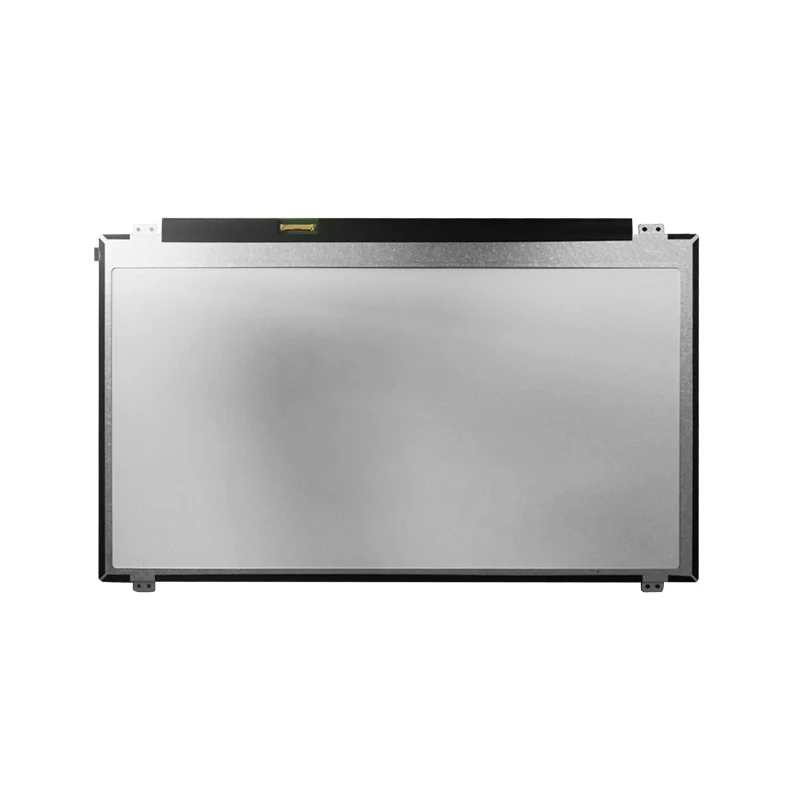

15.6 'HD Wide Temp IPS TFT LCD Module

المعلمة

مواصفة

حجم العرض

15.6 بوصة (TFT-LCD) / المنطقة النشطة: 344.16 × 193.59 مم

دقة

1920 × 1080 بكسل (شريط RGB العمودي)

واجهة (رئيسية)

الموصل: 20455-030e-66 (I-Pex ، 30-Pin)
البروتوكول: 2 حارة EDP 1.2 @2.7 جيجابت في الثانية
الطاقة: 3.3V ± 10 ٪ (المنطق) ، 7-21V (الإضاءة الخلفية LED)
دبابيس المفتاح: Lane0/1_P/N ، Aux_Ch_P/N ، BL_ENABLE ، HPD ، LCD_VCC ، LCD_GND

واجهة (لمس)

غير محدد في PDF

بصري

Luminance: 220 CD/M² (TYP)
نسبة التباين: 1000: 1 (TYP)
زاوية العرض: 89 درجة (CR> 10 ، H/V)
وقت الاستجابة: 25-35 مللي ثانية (TYP)
chromaticity (أبيض): x = 0.313 ، y = 0.329

استهلاك الطاقة

المنطق والسائق: 0.561W (TYP)
الإضاءة الخلفية (LED): 12V @180MA (TYP)

التصنيفات الكهربائية

جهد العرض المنطقي: 3.0–3.6V
الجهد الخلفي: 7–21V
درجة حرارة التشغيل: 0–50 درجة مئوية
درجة حرارة التخزين: -20-60 درجة مئوية

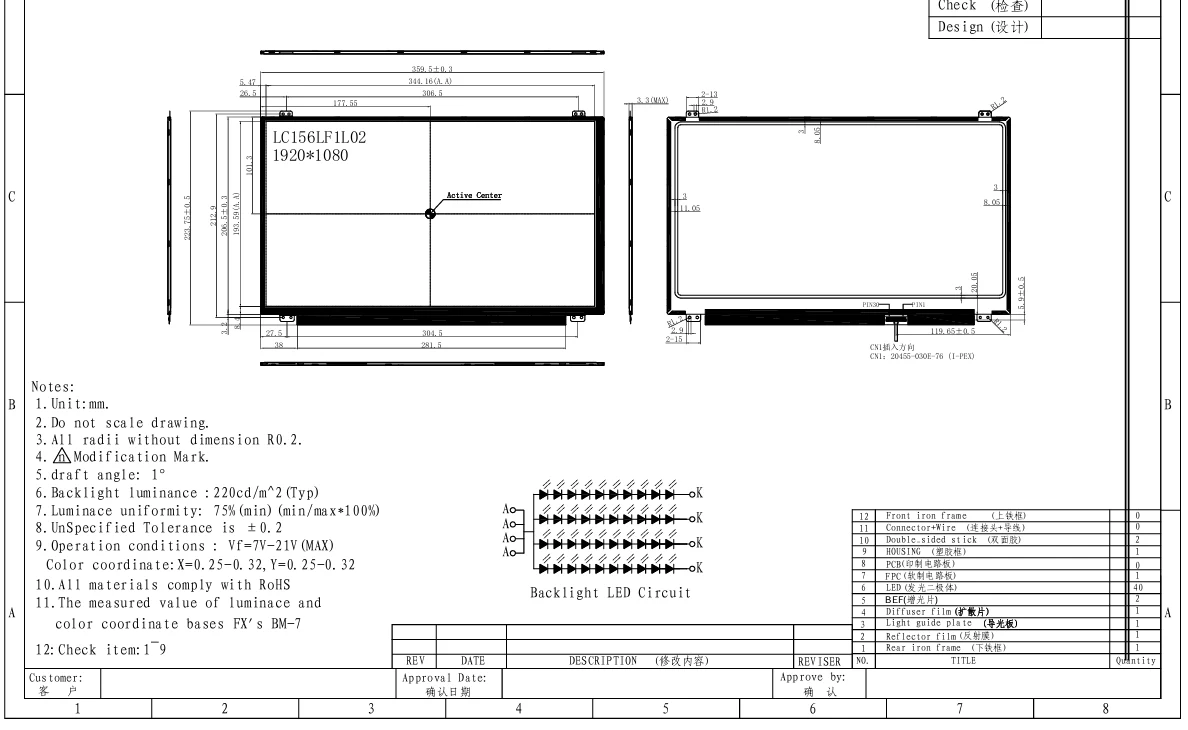

ميكانيكي

الأبعاد (W × H × D): 359.5 × 223.75 × 3.1 مم (TYP)
القداس: TBD

مصداقية

تخزين درجة حرارة عالية: 70 درجة مئوية/240 ساعة
تخزين مؤقت منخفض: -35 درجة مئوية/240 ساعة
اختبار الرطوبة: 50 درجة مئوية ، 95 ٪ RH/240H
