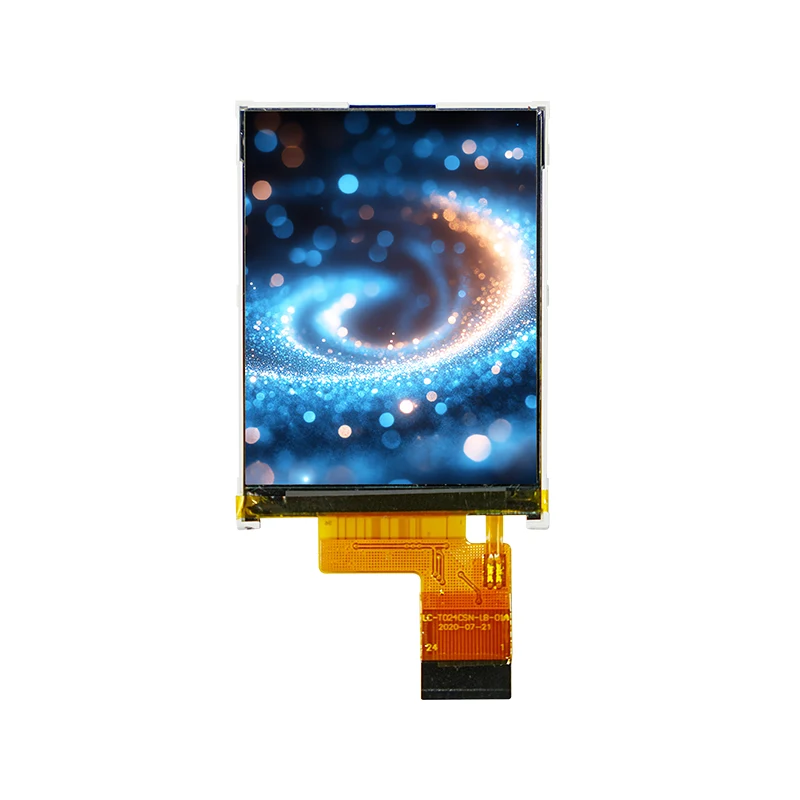

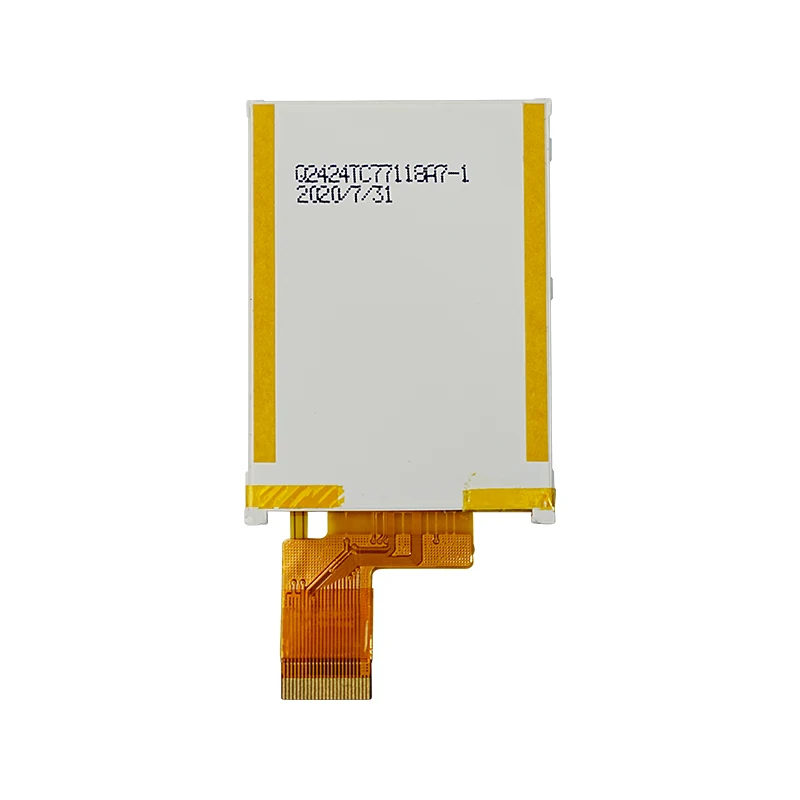

2.4 '' مصفوفة نشطة وحدة عرض LCD صغيرة TFT

المعلمة

Q27 (TFT-LCD مع IL18961 Driver IC)

نوع الوحدة

2.7 "TFT/16M اللون

دقة

960 × 240 بكسل (مصفوفة الرسومات)

واجهة

spi & rgb

وضع العرض

tft tft tft

الإضاءة الخلفية

LED الأبيض (مواز)

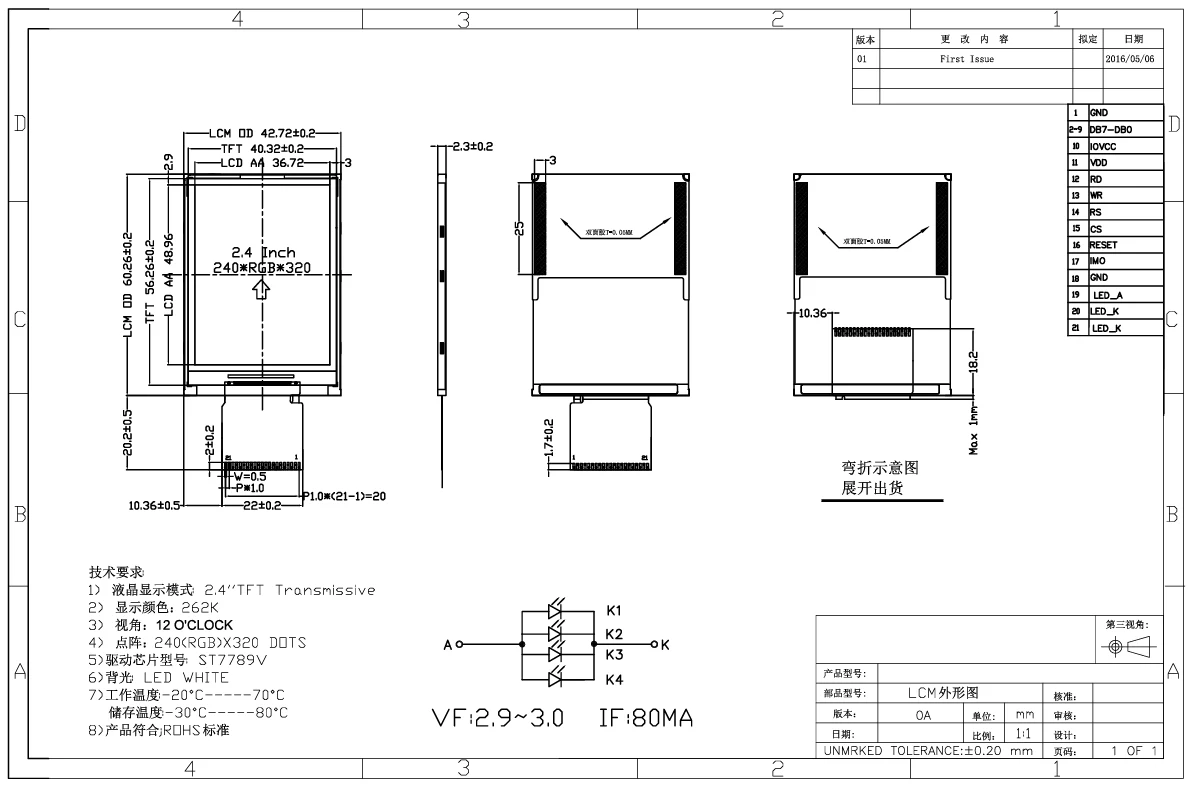

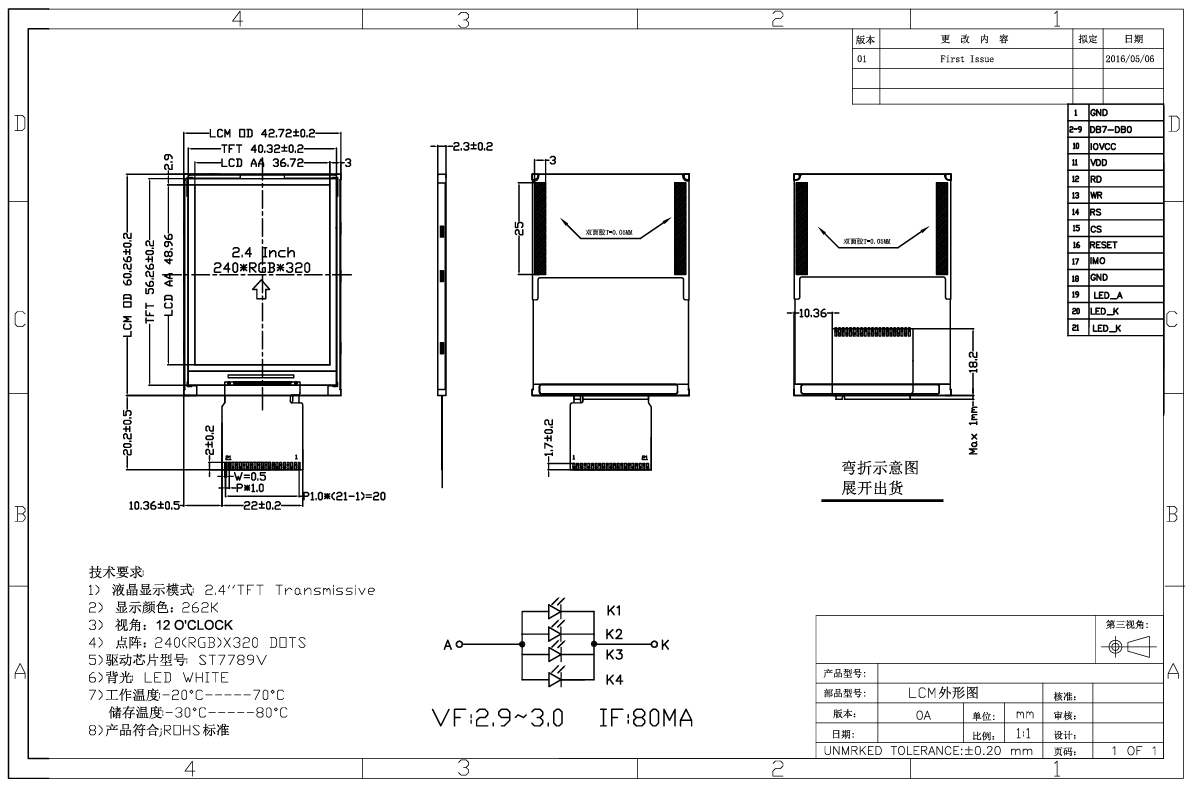

الأبعاد الميكانيكية

39.1 (W) × 67.5 (H) × 2.4 (T) MM (استبعاد FPC)

منطقة نشطة

33.06 (W) × 58.80 (H) MM

Pixel Pitch

0.18375 (W) × 0.13775 (ح) مم

المواصفات الكهربائية

· الجهد المنطقي (VDD): 3.0–3.6V (TYP. 3.3V)

· جهد الإدخال (VIH): 0.8 × IOVCC إلى IOVCC

· جهد الإدخال (VIL): -0.3V إلى 0.2 × IOVCC

· الاستهلاك الحالي: 8MA (TYP.)

مواصفات الإضاءة الخلفية

· الجهد: 8.7-10.2v

· الحالي: 15-25MA

درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية

درجة حرارة التخزين: -30 درجة مئوية إلى +80 درجة مئوية

خصائص التوقيت

تردد Clkin: 13.5–30MHz (TYP. 27MHz)

· فترة HSD: 1024-1907 دورات Clkin

· المزامنة العمودية: 242.5–450.5H (NTSC/PAL)

المنتجات القياسية

منتجات مخصصة

كمية الطلب

موعد التسليم

نوع التخصيص

موعد التسليم

1-30 أجهزة الكمبيوتر

في الحال

عام

5-8 أسابيع

31-100 PCS

1 أسبوع

FPC

4 أسابيع

101-500 PCS

1-2 أسابيع

CTP

6 أسابيع

501-1000 PCS

2-5 أسابيع

ب/ل

6 أسابيع

1001-5000 PCS

4-5 أسابيع

لوحة السائق

8 أسابيع

5000+ أجهزة كمبيوتر

5-7 أسابيع

لوحة LCD

16 أسبوعا
