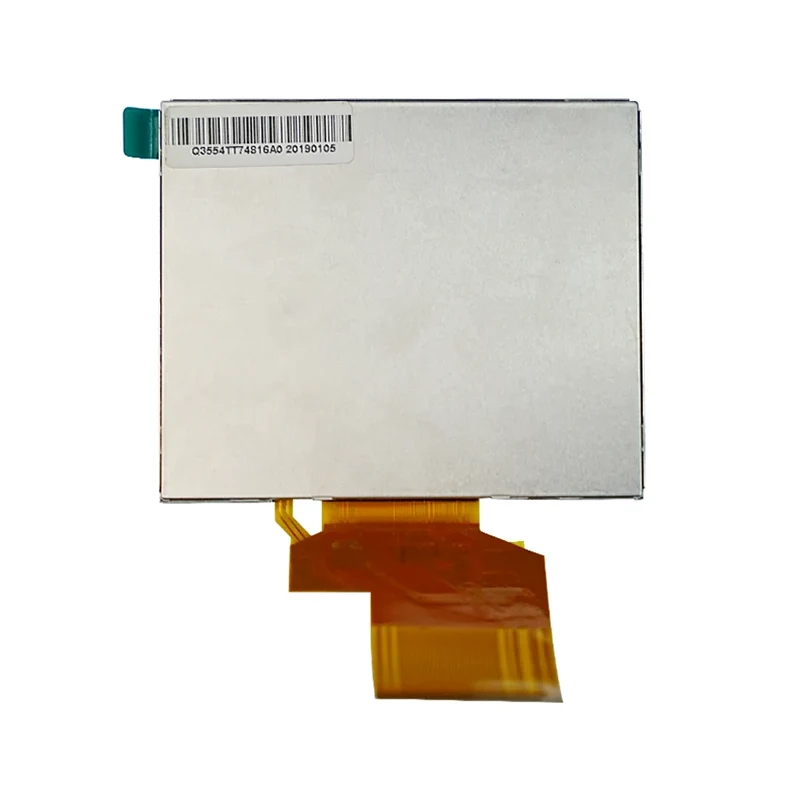

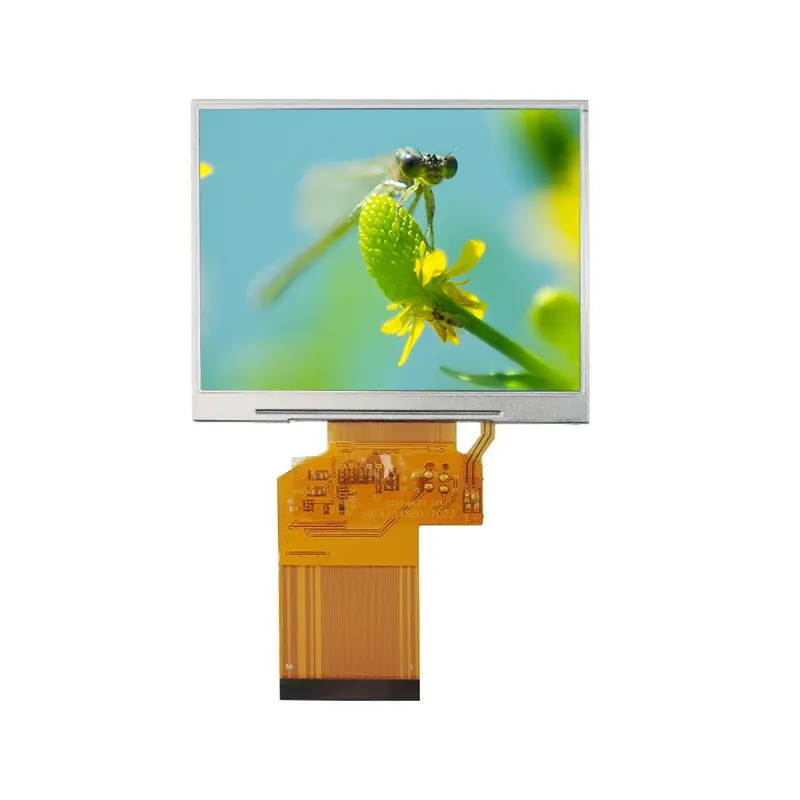

وحدة شاشة LCD TN TFT قياسية صناعية مقاس 3.5 بوصة

Tianfu، شركة تصنيع شاشات LCD صينية متخصصة في شاشات العرض عالية الجودة، وفعالة من حيث التكلفة، والقابلة للتخصيص، تقدم وحدة شاشة LCD الصناعية القياسية TN TFT مقاس 3.5 بوصة. تم تصميم هذه الوحدة لتناسب البيئات القاسية، وتتميز بدقة 320×RGB×240 و16.7 مليون لون ومحرك HX8238D IC، الذي يدعم واجهات متعددة الاستخدامات (24 بت RGB، وSerial RGB، وCCIR601/656) للتكامل السلس في الأنظمة الصناعية. تشمل المواصفات الرئيسية القدرة على التكيف مع درجات الحرارة الصناعية (-20 درجة مئوية ~ +70 درجة مئوية التشغيل، -30 درجة مئوية ~ +80 درجة مئوية للتخزين)، وإضاءة خلفية 6 مصابيح LED، ونسبة تباين 350:1، وأبعاد مدمجة (76.90 × 63.9 × 3.26 ملم).

مواصفة

تفاصيل وحدة شاشة TFT LCD مقاس 3.5 بوصة من Tianfu

سواء تم استخدامها في واجهة الإنسان والآلة (HMI)، أو عدادات عرض الحالة، أو شاشات الأجهزة المحمولة، أو محطات تشغيل الوسائط المتعددة، توفر وحدة شاشة TN TFT LCD القياسية الصناعية مقاس 3.5 بوصة حلول عرض واضحة ومستقرة وموثوقة.

1. التحكم الصناعي والأتمتة

· لوحات التحكم PLC وواجهات الإنسان والآلة (HMI)

· أدوات الاختبار المحمولة (أجهزة القياس المتعددة، أجهزة قياس الذبذبات)

· لوحات تشغيل الروبوت/الأتمتة الصناعية

· وحدات التحكم عن بعد (الرافعات، آلات البناء)

· محطات الحصول على البيانات المحمولة والتفتيش

2.  المنزل الذكي وإنترنت الأشياء (IoT)

· لوحات التحكم بالمنزل الذكي/شاشات التحكم المركزية

· مفاتيح الجدار الذكية

· لوحات التحكم في الأجهزة المنزلية (مكيفات الهواء، الغسالات، أبواب الثلاجات الذكية/صانعات الثلج، غسالات الأطباق، الأفران، أفران البخار، مجموعات الغسيل/التجفيف ذات التحميل الأمامي، أدوات التحكم الذكية في مكيف الهواء/نظام الهواء النقي، سخانات المياه الذكية)

3. الإلكترونيات الاستهلاكية والمعدات التجارية

· وحدات تحكم الألعاب المحمولة، وإطارات الصور الرقمية، ومشغلات DVD المحمولة، ومكبرات الصوت/شاشات عرض الراديو التي تعمل بتقنية البلوتوث، ومحطات نقاط البيع، ومحطات الطلب، وأجهزة حضور الوقت، والقواميس الإلكترونية، وآلات التعليم المبكر/أجهزة التعلم، ولوحات المفاتيح الإلكترونية، والمحطات الطرفية التجارية المحمولة (محطات الطلب، وماسحات الباركود)

لماذا يستمر أكثر من 200 عميل في اختيارنا؟

المزايا الأساسية

• تصميم متعدد الواجهات للتوافق العالي

يدعم RGB المتوازي، وRGB التسلسلي، وCCIR656/601 في وقت واحد، مما يتيح التكيف المرن مع أنظمة التحكم الرئيسية المختلفة ويقلل تكاليف ضبط الأجهزة للعملاء.

• القدرة على التكيف البيئي من الدرجة الصناعية

يتميز بنطاق درجة حرارة التشغيل من -10 درجة مئوية إلى +60 درجة مئوية، وقد اجتاز اختبارات موثوقية متعددة بما في ذلك تخزين درجات الحرارة العالية والمنخفضة، ودورة درجة الحرارة، والاهتزاز، وESD، مما يجعله مناسبًا للبيئات القاسية.

• تجربة بصرية ولمسية محسنة

يعتمد طبقة غير لامعة مقاومة لحلقة نيوتن للقضاء على هامش التداخل وضمان التشغيل السلس للمس؛ صلابة السطح ≥ 3H لمقاومة الخدش، مثالية لسيناريوهات التشغيل عالية التردد.

• هيكل ميكانيكي دقيق وتصميم سهل التجميع

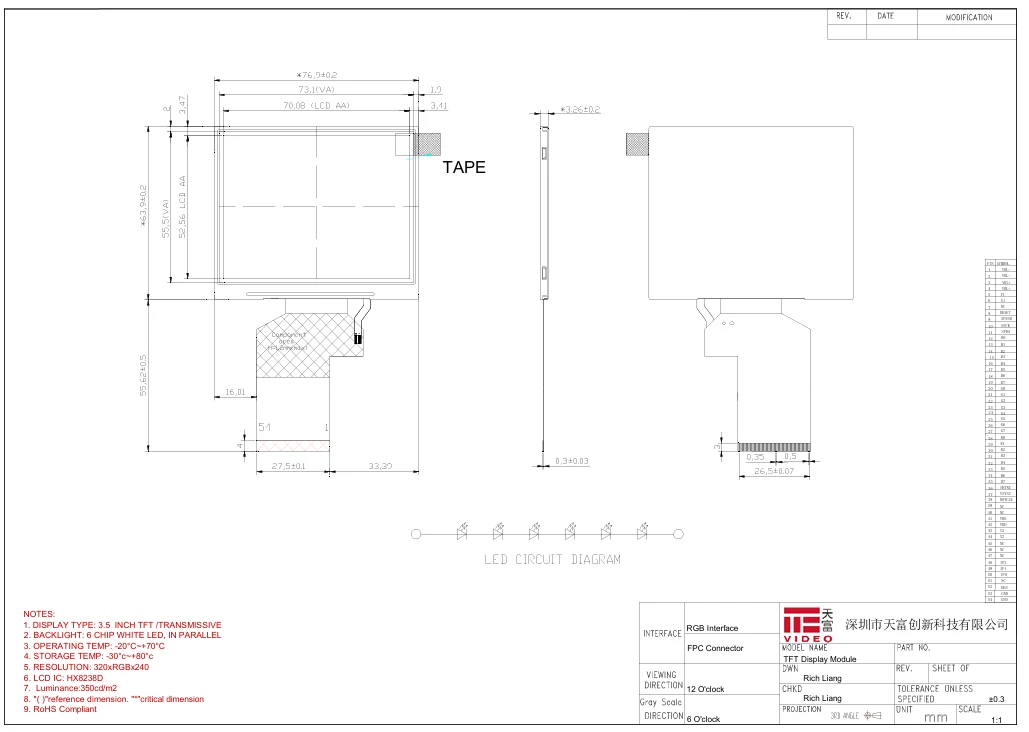

توفر مجموعات متعددة من الأبعاد الرئيسية بما في ذلك AA، وOD، وVA، والإطار المطاطي، مما يسهل فتح الفتحات الهيكلية وتصميم التصفيح للعملاء، ويقلل صعوبة التجميع.

• إمداد بجهد واسع واستهلاك منخفض للطاقة

يتميز بنطاق واسع من مدخلات الجهد الكهربي يتراوح بين 2.6 فولت و3.6 فولت، مع حساسية منخفضة لتقلبات مصدر الطاقة، ومناسب لبيئات إمداد الطاقة الصناعية أو التي تعمل بالبطارية.

شريكك الموثوق به في شاشات الكريستال السائل مع 16 عامًا من الخبرة المتخصصة --- Tianfu

عند مقارنة العديد من الموردين، بما يتجاوز المعلمات والأسعار، نود أن ننقل قيمتنا الفريدة كشركة مصنعة صغيرة ومتوسطة الحجم تتمتع بأكثر من 16 عامًا من الخبرة المتخصصة في صناعة شاشات الكريستال السائل. إن اختيارنا يعني حصولك على أكثر من مجرد وحدة عرض - بل إنك تكتسب شريكًا مستقرًا وموثوقًا وسريع الاستجابة على المدى الطويل.

✅ نحن نعرف منتجاتنا، والأهم من ذلك، أننا نفهم احتياجاتك

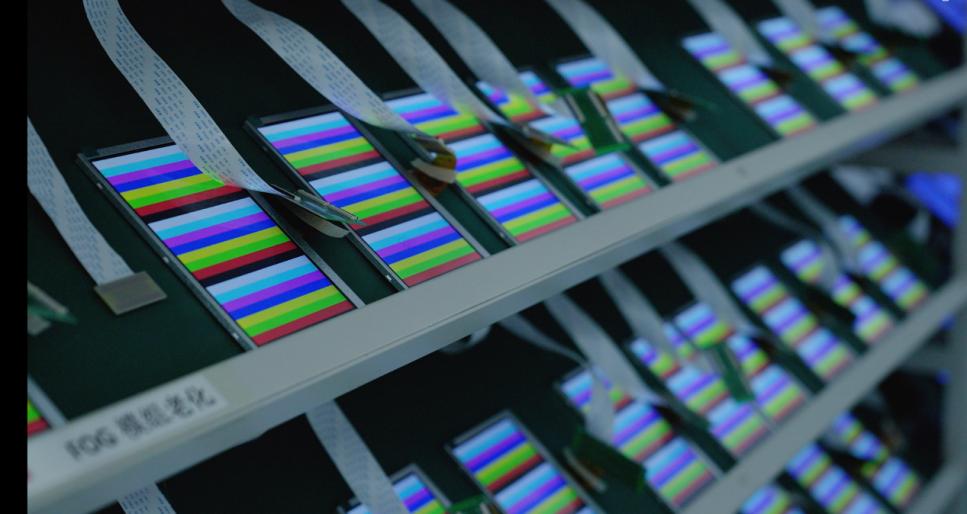

· عمليات تصنيع مثبتة: 16 عامًا من الخبرة المتراكمة منحتنا إتقانًا متعمقًا لتطبيق برامج التشغيل المرحلية الكلاسيكية مثل HX8238D. بدءًا من ربط COG وتصفيح غشاء ITO وحتى اختبارات التقادم والفحص بنسبة 100%، قمنا بإنشاء مسارات عمل إنتاج ناضجة ومستقرة، مما يضمن أن كل وحدة تتلقاها توفر أداءً ثابتًا وموثوقية ومتانة.

· التصميم الذي يستهدف نقطة الألم: إن التوافق مع الواجهات المتعددة للوحدة (RGB/CCIR) والتسامح مع درجة الحرارة الواسعة من الدرجة الصناعية هما نتيجة تحسينات التصميم بناءً على تعليقات العملاء الشاملة. نحن ندرك أن عملاء الدفعات الصغيرة والمتوسطة يحتاجون إلى شاشة عرض "متعددة الاستخدامات" وقوية لتلبية المتطلبات المتنوعة لمشاريع متعددة.

✅ مقياسنا المتوسط ​​يعني تركيزًا ومرونة أكبر

· الاستجابة السريعة والاتصالات: لا توجد إجراءات مرهقة نموذجية للمؤسسات الكبيرة. سيتم التعامل مع استفساراتك الفنية أو تأكيدات المواصفات أو طلبات التعديل مباشرة من قبل المهندسين ذوي الخبرة أو مديري المشاريع، مع قياس أوقات الاستجابة بالساعات بدلاً من الأيام.

· دعم التخصيص المرن: سواء كنت بحاجة إلى تعديلات على طول FPC، أو دبوس الواجهة، أو سطوع الإضاءة الخلفية، أو تكييف مجموعة صغيرة من رموز تهيئة البرامج الثابتة المحددة، فلدينا القدرة على الاستجابات الهندسية السريعة. يتم التعامل مع طلبك المكون من 500 وحدة بنفس أولوية الحسابات الرئيسية.

· القيمة القائمة على التركيز: نحن متخصصون في تصنيع شاشات TFT وشاشات اللمس صغيرة ومتوسطة الحجم، مع تركيز جميع تحسينات العمليات وإجراءات مراقبة الجودة على هذا العمل الأساسي. ما تحصل عليه هو نتيجة فريق مخصص لمجال خبرة مركّز.

✅ نحن نقدر سمعتنا، ونضمن الجودة الخاضعة للرقابة والإمداد المستقر

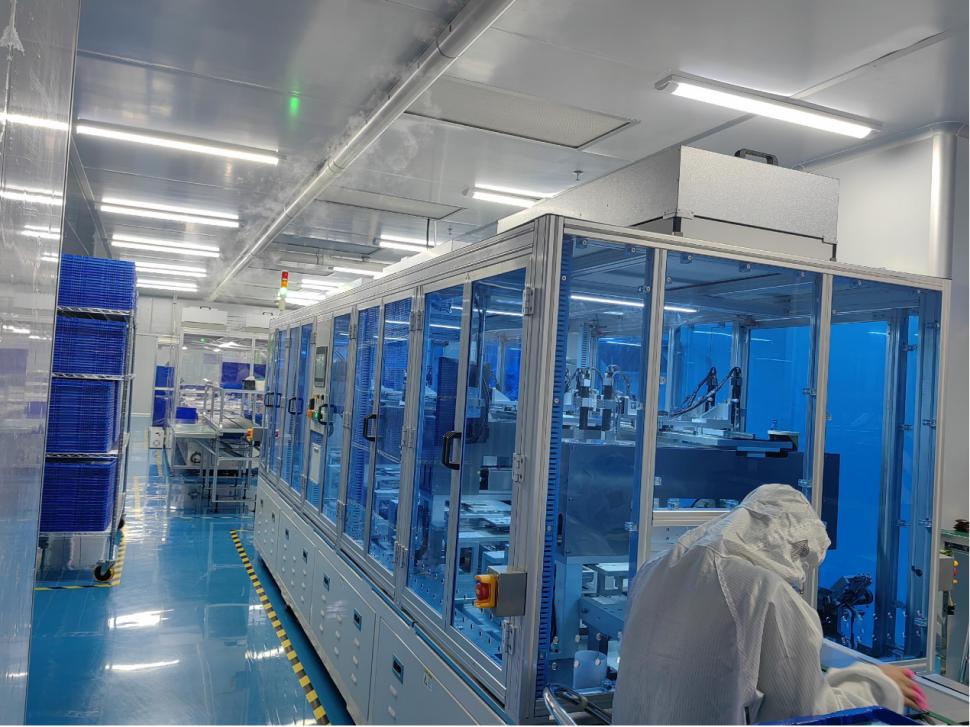

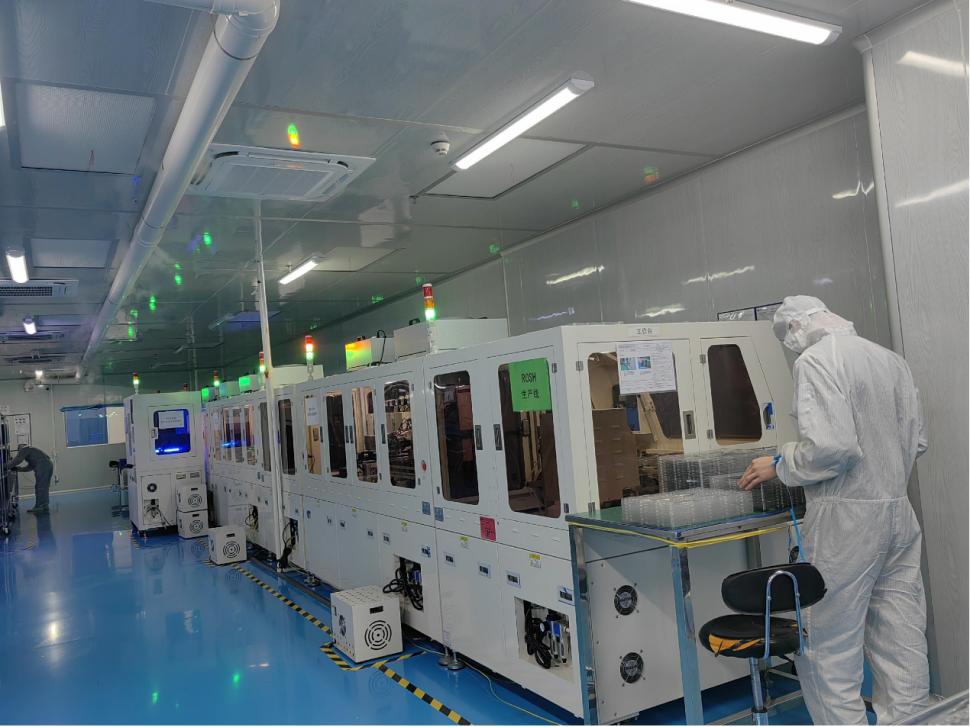

· دورة كاملة للإدارة الداخلية: بدءًا من شراء المواد ووضع SMT وحتى تجميع الوحدات واختبارها، يتم إكمال جميع العمليات المهمة في منشآتنا الخاصة. وهذا يضمن إمكانية تتبع ومراقبة الجودة بشكل كامل، مما يزيل مخاطر تقلبات الجودة الناجمة عن الاستعانة بمصادر خارجية.

· التزام التوريد طويل الأجل: نحن ندرك تمامًا أهمية دورة حياة المنتج لمشاريعك. بالنسبة للمكونات الكلاسيكية مثل HX8238D، قمنا بإنشاء نظام مخزون آمن ويمكننا توفير إمدادات مستمرة مضمونة، مما يدعم احتياجات الإنتاج طويلة المدى دون أي قلق.

· التعاون الشفاف: يسعدنا تقديم أوراق بيانات مفصلة وتقارير الاختبار وحتى مقدمات العمليات. نحن نؤمن أنه فقط عندما يتخذ العملاء قرارات شراء مستنيرة، يمكن بناء شراكات طويلة الأمد.

✅ دعم شامل لما قبل البيع وما بعد البيع

· دعم التطوير الجاهز للاستخدام: تأتي كل وحدة مع تعريفات واجهة واضحة ورموز برنامج تشغيل تم التحقق من صحتها (متوافقة مع منصات MCU الشائعة) ومراجع تخطيطية، مما يقلل بشكل كبير من الوقت الذي يستغرقه مهندسوك في تصحيح الأخطاء.

· المساعدة في تنفيذ الإنتاج: إذا كنت تستخدم وحداتنا لأول مرة، فيمكننا تقديم إرشادات حول اللحام واحتياطات التجميع والاختبار الوظيفي البسيط، مما يساعدك على تحقيق إنتاج ضخم وسلس.

· ضمان جودة موثوق به: تخضع جميع الوحدات لاختبارات كهربائية بنسبة 100% وفحص موثوقية أخذ العينات قبل الشحن، كما أنها مدعومة بضمان جودة لمدة 12 شهرًا.

باختصار، اختيارنا يعني اختيار شريك موثوق يقدم:

منتجات تم تحسينها بواسطة 16 عامًا من الخبرة في الصناعة + استجابة سريعة لاحتياجات التخصيص الخاصة بك كمؤسسة صغيرة ومتوسطة + مراقبة صارمة للجودة كما لو كنا نحمي علامتنا التجارية الخاصة.

قد لا نكون المورد الأكبر في السوق، ولكننا ملتزمون بأن نكون الشخص الذي يفهمك بشكل أفضل ويوفر لك أكبر قدر من راحة البال.

التعليمات

س1: هل تدعم هذه الشاشة وظيفة اللمس؟

نعم، تدمج هذه الوحدة شاشة لمس مقاومة (فيلم ITO) تدعم اللمس بنقطة واحدة. يتميز بواجهة مقاومة قياسية بأربعة أسلاك ويتطلب شريحة تحكم خارجية باللمس أو وحدة MCU مع ADC مدمج.

Q2: هل يمكنك توفير نسخة تعمل باللمس بالسعة؟

الإصدار القياسي الحالي يأتي مع لمسة مقاومة. للحصول على اللمس السعوي (يدعم اللمس متعدد النقاط)، يرجى الاتصال بنا للتخصيص.

س3: ما الفرق بين CCIR656 وCCIR601 في الواجهة؟ كيف يجب أن أختار؟

CCIR656 هو تنسيق إشارة مزامنة مضمن (يشيع استخدامه لتدفقات الفيديو الرقمية)، بينما CCIR601 هو تنسيق إشارة مزامنة منفصل. إذا كان المعالج الخاص بك يقوم بإخراج إشارات الفيديو القياسية ITU-R BT.656/BT.601 (على سبيل المثال، بعض معالجات الوسائط المتعددة)، يكون الاتصال المباشر ممكنًا. إذا لم تكن متأكدًا، فيرجى تقديم نموذج التحكم الرئيسي الخاص بك وسنساعدك في الاختيار.

س 4: هل يمكن تمديد نطاق درجة حرارة التشغيل من -10 درجة مئوية إلى +60 درجة مئوية إلى نطاق أوسع؟

المنتج القياسي لديه نطاق درجة الحرارة هذا. بالنسبة لمتطلبات درجات الحرارة الصناعية الواسعة مثل -30 درجة مئوية ~ +80 درجة مئوية، يمكن مناقشة التخصيص، والذي يتضمن عادةً تعديلات على مواد الكريستال السائل وعمليات التصنيع.

س5: هل تتوفر لوحات التشغيل أو لوحات المحولات المطابقة؟

يمكننا توفير لوحات محول RGB ولوحات محول اللمس (بما في ذلك الدوائر المتكاملة التي تعمل باللمس) لتبسيط تصميم دائرتك. يرجى استشارة فريق المبيعات لدينا للحصول على التفاصيل.

الإنتاج والاستخدام ذات الصلة

س6: ما هو مستوى حماية ESD للوحدة؟

لقد اجتازت الوحدة اختبارات ESD لـ ±8kV (تفريغ الهواء) / ±4kV (تفريغ التلامس)، مما يلبي متطلبات البيئات الصناعية العامة. يوصى باتخاذ إجراءات التأريض والعزل المناسبة عند تصميم غلاف المنتج.

س7: هل سيؤدي زمن الاستجابة البالغ 15 مللي ثانية إلى ضبابية الحركة؟

15 مللي ثانية هو وقت الاستجابة النموذجي من الرمادي إلى الرمادي، وهو كافٍ لمعظم السيناريوهات مثل التحكم الصناعي، والأجهزة، والواجهات التفاعلية. لتشغيل الفيديو عالي السرعة (على سبيل المثال، أعلى من 30 إطارًا في الثانية)، يوصى بتقييم أداء الصورة الديناميكية الفعلي.

س 8: كيف يتم توصيل الإضاءة الخلفية للوحدة؟

الوحدة نفسها لا تتضمن دائرة تشغيل الإضاءة الخلفية، ولكنها توفر دبابيس الإضاءة الخلفية LED (عادة +3.3V وGND). تحتاج إلى توصيل مصدر تيار ثابت خارجي أو دائرة تشغيل الإضاءة الخلفية. يعتمد التيار على التكوين المتوازي المتسلسل لمصابيح الإضاءة الخلفية LED (القيمة النموذجية: حوالي 60-100 مللي أمبير).
