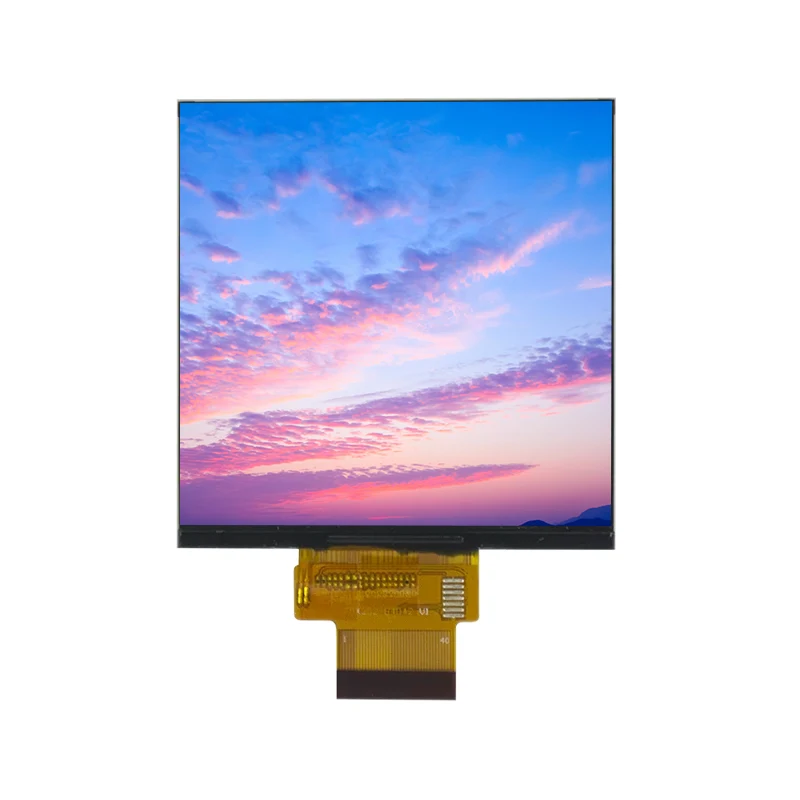

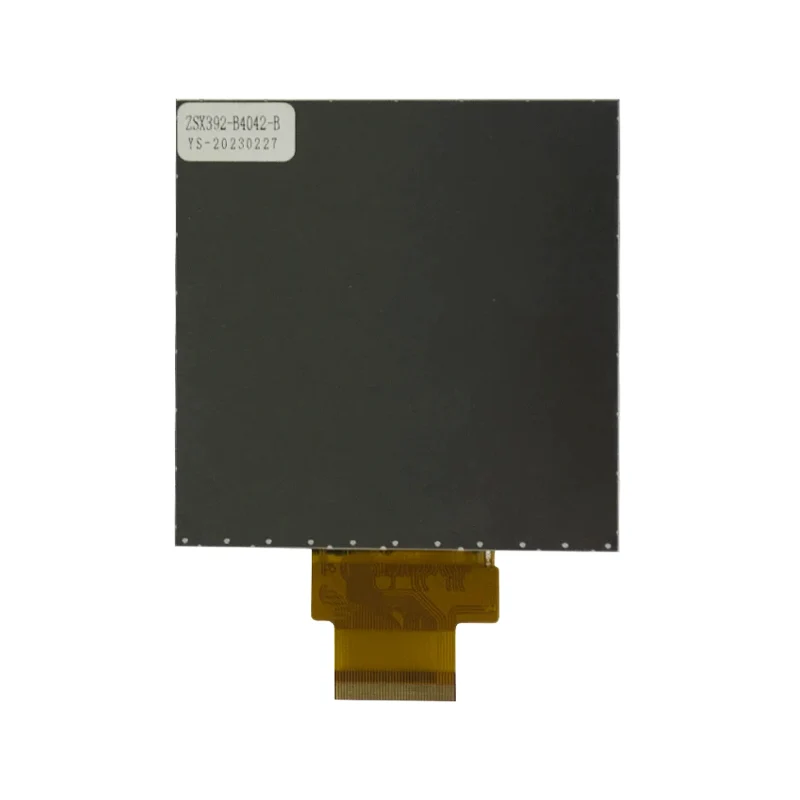

3.97 'وحدة شاشة IPS الصناعية TFT LCD

نوع الوحدة

3.97 بوصة IPS TFT (A-Si)

عرض القرار

480 × 800 (WVGA)

نوع الواجهة

ميبي

عمق اللون

16.7M ألوان

سائق IC

ST7796U

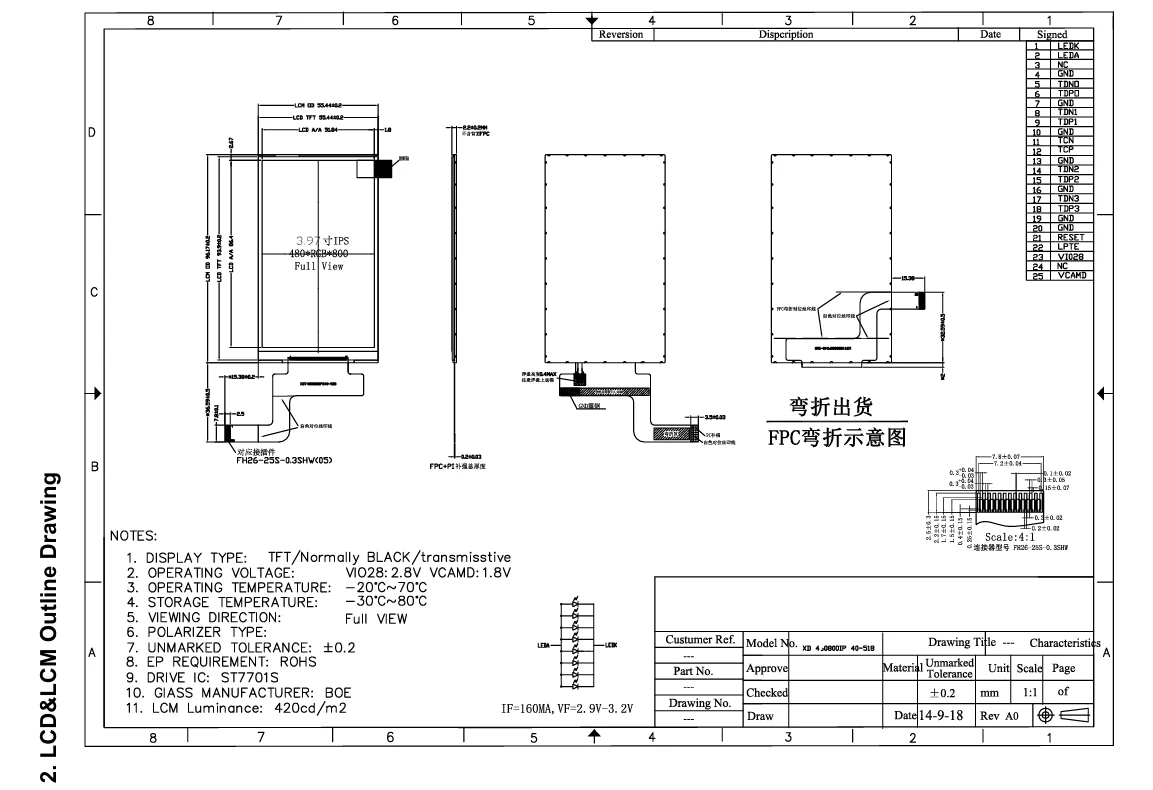

الأبعاد الميكانيكية

55.44 × 96.17 × 2.2 مم

منطقة نشطة

51.84 × 86.4 مم

درجة حرارة التشغيل

-20 درجة مئوية إلى +70 درجة مئوية

درجة حرارة التخزين

-30 درجة مئوية إلى +80 درجة مئوية

المواصفات الكهربائية

جهد النظام (VDD)

2.5-3.6 v

بوابة TFT على الجهد (VGH)

11.5-17 v

بوابة TFT قبالة الجهد (VGL)

-12--7.6 v

أدى الجهد الأمامي

24.8 V (3.1V × 8 LEDS)

أدى إلى الأمام الحالية

160 مللي أمبير

الخصائص الكهربائية الضوئية

السطوع (LCM Luminance)

450 CD / M²

زاوية المشاهدة (CR> 10)

أفقي/عمودي: 80 ° –85 درجة

نسبة التباين

550: 1 (دقيقة) - 800: 1 (النوع)

وقت الاستجابة (TR + TF)

35 مللي ثانية (TYP)

النقل

3.34 ٪ - 3.93 ٪

اختبارات الموثوقية

تخزين درجة حرارة عالية

80 درجة مئوية ، 240 ساعة

صدمة حرارية

-40 درجة مئوية 85 درجة مئوية ، 100 دورة

حماية ESD

الاتصال ± 4KV / AIR ± 8KV
