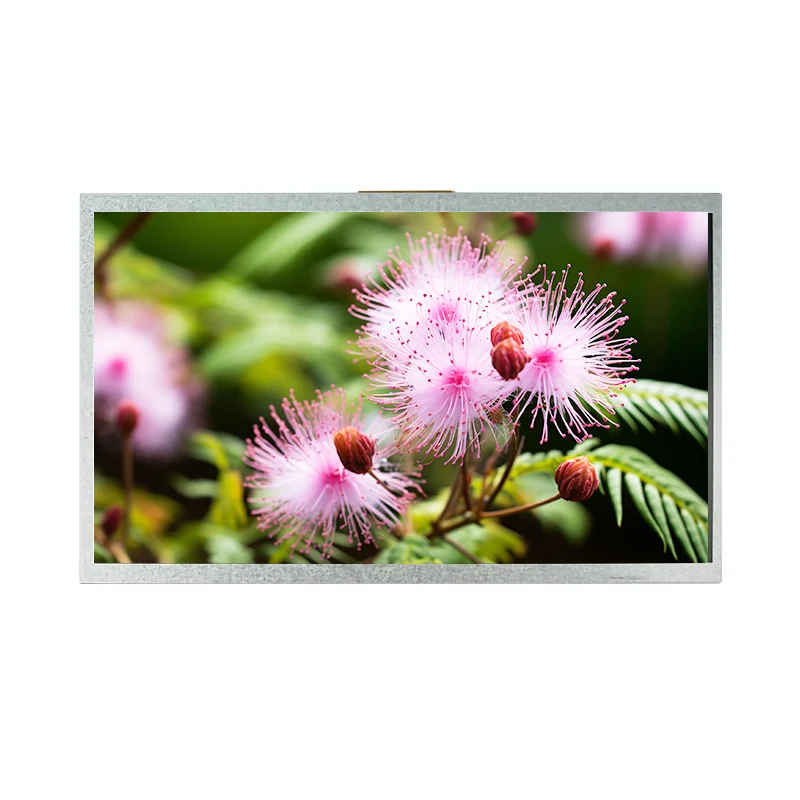

وحدة عرض LCD صناعية HDMI TFT مقاس 9.0 بوصة

المزايا الرئيسية - لماذا تناسب هذه الوحدة التصميم الخاص بك

📐وضوح WVGA عالي الدقة

يوفر الوضوح 800 × 480 بكسل مع ترتيب شريط RGB صورًا واضحة ونصًا رائعًا لواجهات HMI.

🔌توافق واجهة سلس

تعمل تقنية RGB المتوازية 24 بت (واجهة MPU) مع معظم وحدات التحكم الصناعية والمستهلكة، مما يقلل من جهد التطوير.

❄️🔥نطاق درجة حرارة واسعة

تعمل من -10 درجة مئوية إلى 60 درجة مئوية؛ تخزين يصل إلى -20 درجة مئوية. يمكن الاعتماد عليه في أرضيات المصنع غير المنظمة أو العبوات الخارجية.

💡إضاءة خلفية طويلة العمر

يعمل عمر LED الذي يبلغ 20000 ساعة على تقليل وقت التوقف عن العمل وتكاليف الاستبدال. توفر الإضاءة التي تبلغ 120 شمعة/م² إمكانية قراءة ممتازة.

⚙️COGالتكنولوجيا والتحكم في الوميض

تضمن التعبئة والتغليف ذات الشريحة على الزجاج صغر الحجم، بينما يتيح لك VCOM (4.0–4.4 فولت) القابل للتعديل الضبط الدقيق للحصول على الحد الأدنى من الوميض.

🛠️التخصيص جاهز

قبول أوامر المحاكمة على دفعة صغيرة. FPC، وB/L، ولوحة اللمس، والبرامج الثابتة القابلة للتخصيص لتتوافق مع متطلباتك الفريدة.

المواصفات الفنية

تفاصيل

التطبيقات وقصص النجاح

تم نشر وحدة TFT LCD المربعة مقاس 9.0 بوصات HMI بنجاح في مجموعة واسعة من الصناعات. فيما يلي حالات نموذجية وأمثلة واقعية حيث ساعدت شاشة Tianfu العملاء على تحقيق أهدافهم.

🏭الأتمتة الصناعية – لوحة التحكم لآلة CNC

كانت إحدى الشركات المصنعة للآلات الأوروبية بحاجة إلى شاشة عرض قوية للوحة تشغيل CNC الخاصة بها. تتيح درجة حرارة التشغيل الواسعة (-10 درجة مئوية إلى 60 درجة مئوية) وضغط COG التكامل السلس في مبيتها الحالي. النتيجة: تقليل حالات الفشل الميداني بنسبة 30% وتبسيط عملية التجميع.

🏥المعدات الطبية – واجهة مراقبة المريض

بالنسبة لبدء تشغيل الأجهزة الطبية، قمنا بتوفير تصميم FPC وإضاءة خلفية مخصص ليناسب شاشتهم المحمولة. تضمن نسبة التباين 350:1 عرضًا موجيًا واضحًا حتى في بيئات المستشفى المشرقة. لقد منحهم الضمان لمدة 12 شهرًا الثقة في التقديم التنظيمي.

🏠 سمارت هوم – لوحة التحكم المركزية

اختار أحد متخصصي تكامل المنازل الذكية هذه الوحدة لواجهة RGB ذات 24 بت، والتي أتاحت عرض الرسوم المتحركة بسلاسة. ساعد VCOM القابل للتعديل على التخلص من الوميض عند السطوع المنخفض، مما يعزز المستخدم

تجربة أثناء الاستخدام الليلي.

📊الأكشاك التجارية – محطة التذاكر الخارجية

مع انخفاض درجة حرارة التخزين إلى -20 درجة مئوية، نجت الوحدة من ظروف الشتاء في الأكشاك الخارجية. يعمل عمر الإضاءة الخلفية الذي يصل إلى 20,000 ساعة على تقليل مكالمات الصيانة، مما يؤدي إلى خفض التكلفة الإجمالية للملكية بالنسبة للعميل.

خيارات التخصيص

• FPC (الدائرة المطبوعة المرنة):قم بتعديل الدبوس أو الطول أو الشكل ليتناسب مع الموصل الخاص بك.
• الإضاءة الخلفية (ب/ل):اضبط السطوع أو اللون أو تخطيط LED لمتطلبات الإضاءة المحددة.
• لوحة اللمس: إضافةلمسة مقاومة أو سعوية مع تراكب مخصص.
• البرامج الثابتة والواجهة:قم بتحميل تسلسلات التهيئة مسبقًا أو التكيف مع توقيتات MCU غير القياسية.
• غطاء الزجاج والترابط البصري:لتعزيز المتانة والوضوح البصري.

لدينا تدفق الإنتاج والجودة

1. مراجعة التصميم والهندسة:يعمل فريقنا مع المخططات الخاصة بك للتحقق من التوافق واقتراح التحسينات.

2. النماذج الأولية (2-3 أسابيع):عينات صغيرة للتحقق من صحتها؛ التعديلات التكرارية حسب الحاجة.

3. اختبار الموثوقية:تخضع كل دفعة لدورة درجة الحرارة، والاهتزاز، واختبارات تقادم الإضاءة الخلفية لضمان استيفاء المواصفات.

4. الإنتاج الضخم (3-6 أسابيع):ربط COG، تجميع FPC، تكامل الإضاءة الخلفية، والفحص البصري.

5.100% التفتيش الصادر:الفحص الكهربائي والبصري والبصري النهائي. تم الاحتفاظ بسجلات تتبع الكمية لمدة 5 سنوات.

كما نقدم أيضًا الوثائق الكاملة بما في ذلك أوراق البيانات، ورمز التهيئة، وتقارير الاختبار - لتمكين المهندسين لديك من التكامل بثقة.
