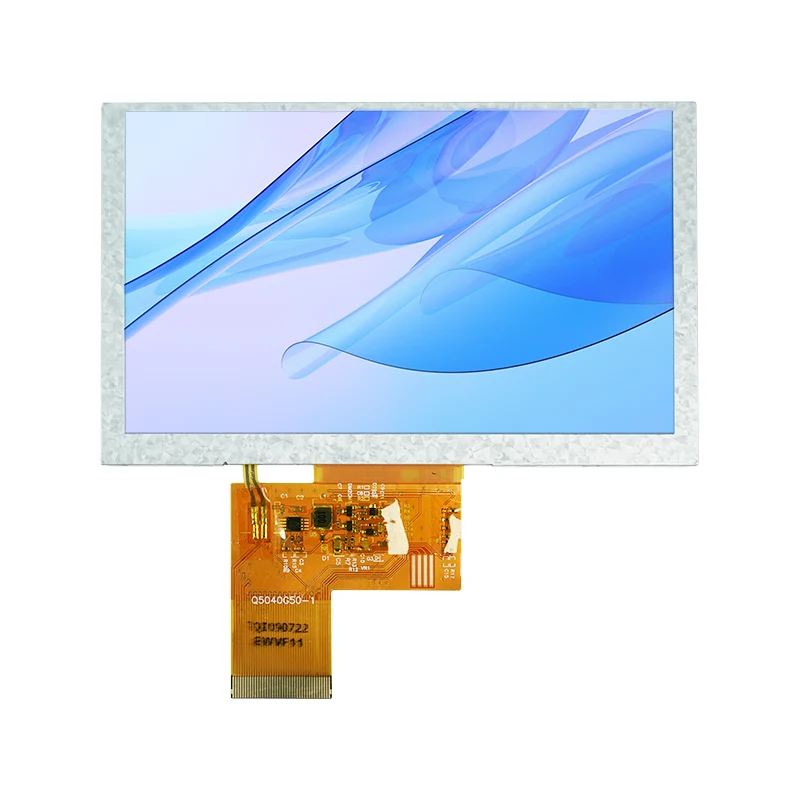

شاشة TFT LCD الذكية: دليل عملي من الاختيار إلى نشر التطوير

في تصميم النظام المضمن والتفاعل بين الإنسان والآلة،شاشة TFT LCD ذكيةلم يعد مجرد "مكون عرض" - إنه عامل حاسم يحدد تجربة المستخدم ونجاح المنتج. سواء كنت تقوم بتطوير HMI صناعي، أو لوحة تحكم منزلية ذكية، أو جهاز طبي محمول، فإن التنقل في مجموعة واسعة من شاشات TFT LCD الذكية الموجودة في السوق واتخاذ الاختيار الصحيح مع ضمان النشر السريع غالبًا ما يكون أكثر تعقيدًا مما يبدو.

1. التحديد: لا تنظر فقط إلى الحجم والدقة

الخطأ الأكثر شيوعًا خلال مرحلة الاختيار هو الجلوس على الشاشة مع التفكير بأن "الأمر يبدو صحيحًا". في الواقع، غالبًا ما تكمن الاختلافات الأساسية بين شاشات TFT LCD الذكية في ورقة المواصفات.

1.1 نوع الواجهة: الفجوة الحرجة الأولى

يحدد نوع الواجهة بشكل مباشر ما إذا كانت وحدة التحكم الرئيسية لديك قادرة على تشغيل الشاشة ومدى تعقيد عملية التطوير. لكل من أنواع الواجهات الشائعة تطبيقات مناسبة خاصة بها:

ملاحظة خاصة: إذا كانت وحدة التحكم الرئيسية الخاصة بك عبارة عن MCU مثل STM32F103 التي لا تحتوي على وحدة تحكم RGB مدمجة، فسيكون اختيار شاشة واجهة RGB مباشرة أمرًا صعبًا للغاية. ستحتاج إلى شريحة جسر إضافية (مثل SSD1963)، أو بدلاً من ذلك، قم بالتبديل إلى شاشة SPI أو شاشة واجهة متوازية.

1.2 مطابقة الدقة والحجم

الدقة العالية ليست دائمًا أفضل. في عالم الأنظمة المدمجة ذي المساحة المحدودة، تعني الدقة الأعلى استخدامًا أكبر لذاكرة المخزن المؤقت للإطارات، واستهلاكًا أعلى للطاقة، وتكلفة أعلى. القاعدة الأساسية هي:

لعرض الرموز أو النصوص البسيطة (على سبيل المثال، لوحات الأجهزة): 240 × 240 أو 320 × 320 كافية
بالنسبة للواجهات القياسية بين الإنسان والآلة (على سبيل المثال، المحطات الطرفية المحمولة): 480 × 480 أو 800 × 480
للتطبيقات التي تتطلب مخططات أو صورًا واضحة: 720 × 720 أو أعلى

أصبحت شاشات TFT المربعة شائعة بشكل متزايد في الأجهزة الذكية القابلة للارتداء والأدوات الصناعية. تشمل المواصفات الشائعة 1.3 بوصة (240 × 240)، و3.4 بوصة (480 × 480)، و4.0 بوصة (720 × 720).

1.3 القدرة على التكيف البيئي: الظروف الداخلية أم الخارجية أم القاسية؟

تعمل العديد من المشاريع بشكل جيد مع الشاشات القياسية أثناء مرحلة النماذج الأولية ولكنها تواجه مشكلات بمجرد نشرها في الميدان. ثلاثة معايير رئيسية تستحق اهتماما خاصا:

• السطوع: 300-400 شمعة في المتر المربع كافية للاستخدام الداخلي؛ تتطلب التطبيقات شبه الخارجية 500-800 شمعة في المتر المربع؛ يتطلب الاستخدام الخارجي الكامل تحت ضوء الشمس المباشر 1000 شمعة في المتر المربع أو أعلى من أجل الوضوح

• درجة حرارة التشغيل: الدرجة التجارية: من 0 درجة مئوية إلى 50 درجة مئوية؛ الصف الصناعي: -20 درجة مئوية إلى 70 درجة مئوية؛ تتطلب بيئات السيارات أو البيئات القاسية درجة حرارة -30 درجة مئوية إلى 85 درجة مئوية أو أكثر

• زاوية العرض: بالنسبة للسيناريوهات التي يشاهد فيها عدة أشخاص الشاشة أو حيث يتم تثبيت الجهاز بزاوية، يُفضل شاشات IPS ذات زاوية العرض الكاملة؛ تعد شاشات TN أرخص ولكنها تظهر تحولًا كبيرًا في الألوان عند زوايا واسعة

1.4 لوحة اللمس والمعالجة السطحية

إذا كان منتجك يتطلب وظيفة اللمس، فإلى جانب الاختيار بين الأنواع المقاومة والسعوية، هناك العديد من التفاصيل التي يتم التغاضي عنها بسهولة:

طريقة التصفيح: يوفر الترابط البصري وضوحًا أفضل وانعكاسًا أقل مقارنةً بتصفيح فجوة الهواء، ولكنه يأتي بتكلفة أعلى
طلاء السطح: طلاءات مضادة للوهج (AG)، ومضادة للانعكاس (AR)، ومضادة لبصمات الأصابع (AF) - للأجهزة الخارجية أو عالية السطوع، يوصى باستخدام مجموعة AG+AR

تخصيص غطاء الزجاج: ما إذا كانت هناك حاجة إلى زوايا مستديرة أو شعارات حريرية أو ثقوب أو تعديلات جمالية أخرى

2. الأجهزة والسائق: تجنب الأخطاء

بمجرد تحديد الشاشة، يقدم تصميم الأجهزة وتطوير برنامج التشغيل مجموعة أخرى من المخاطر المحتملة.

2.1 كابل FPC والاتصال

كابل FPC هو السبب في 80% من أعطال الشاشة. قم دائمًا بإلغاء قفل مزلاج الموصل قبل إدخال الكابل أو إزالته - فقد يؤدي سحبه بالقوة إلى إتلاف نقاط التلامس الذهبية. لا تقم مطلقًا بتوصيل أو فصل FPC أثناء تشغيل النظام، لأن التيار المتبقي قد يحرق الواجهة.

عند تخصيص FPC، انتبه إلى ما يلي:

ما إذا كان تسلسل الدبوس ومستويات الجهد متوافقة مع اللوحة الرئيسية لديك
سواء كان الانحناء أو التوسيع أو التوجيه حول المكونات الأخرى مطلوبًا
ما إذا كان طول FPC يتطابق مع تصميم العلبة الميكانيكية

2.2 مصدر الطاقة والإضاءة الخلفية

تتطلب شاشات TFT-LCD عادةً قضبان جهد متعددة: VDD (منطق 3.3 فولت)، وVGH (تحيز إيجابي)، وVGL (تحيز سلبي)، وغيرها. يعد توصيل الطاقة غير الطبيعي هو السبب الأول لتشويه الألوان وميض الشاشة. تتمثل الطريقة التشخيصية النموذجية في التحقق مما إذا كان جهد VCOM ينحرف عن مواصفات ورقة البيانات (على سبيل المثال، يؤدي تجاوز 3.8 فولت غالبًا إلى وميض ملموس).

بالنسبة للقيادة في الإضاءة الخلفية، يوصى باستخدام حل التيار المستمر مع تعتيم PWM. إذا انخفض تردد PWM إلى أقل من 150 هرتز، فقد ترى العين البشرية وميضًا؛ يُنصح برفع التردد فوق 200 هرتز.

2.3 برنامج تشغيل IC ومكتبة الرسومات

تتضمن وحدات تشغيل TFT الشائعة ILI9341، وST7789، وST7735. ومن بين هذه الميزات، يوفر ILI9341 الوثائق الأكثر وفرة وأبسط تنفيذ لبرنامج التشغيل، مما يجعله مناسبًا لتطبيقات الدقة 240 × 320.

بالنسبة لمكتبات الرسومات، تعد LVGL وTouchGFX هي الاختيارات الرئيسية في المساحة المضمنة. LVGL مفتوح المصدر ويدعم منصات متعددة، بينما تم تحسين TouchGFX بعمق لوحدات التحكم الدقيقة STM32.

3. خيار خاص: شاشات UART التسلسلية الذكية

إذا كان فريقك لا يرغب في استثمار وقت كبير في تطوير برنامج تشغيل الرسومات، أو إذا كانت وحدة التحكم الرئيسية لديها موارد محدودة، فإن شاشة UART التسلسلية تعد خيارًا يستحق النظر فيه.

تتضمن هذه الشاشات وحدة MCU مدمجة (على سبيل المثال، ATmega328PB) ويمكن التحكم فيها ببساطة عن طريق إرسال الأوامر عبر المنفذ التسلسلي، حيث تشغل فقط دبابيس TX وRX.

تنقسم شاشات UART الموجودة في السوق عمومًا إلى فئتين:

يوفر الأول كفاءة تطوير عالية للغاية - يمكنك حتى محاكاة واجهة المستخدم على جهاز الكمبيوتر قبل عرضها على الشاشة. يوفر الأخير المزيد من قدرات التحكم ذات المستوى المنخفض.

4. مرجع سريع لتشخيص الأخطاء الشائعة

أخيرًا، إليك قائمة مرجعية سريعة لاستكشاف مشكلات المجال عالي التردد وإصلاحها - قد تنقذ الموقف:

أعراض	اتجاه التحقيق الأولوية
شاشة خلل، لا عرض	التحقق مما إذا كان كابل FPC مفككًا أو مؤكسدًا (80% من الحالات)؛ التحقق من إعدادات الدقة / معدل التحديث
تشويه اللون، خطوط عمودية، غضب	التحقق من وجود جهد كهربائي غير طبيعي (VGL/VGH/VCOM)؛ تحقق مما إذا كان تردد تعتيم PWM منخفضًا جدًا
الصورة المعتمة أو الإضاءة الخلفية لا تعمل	تحقق من وجود مصابيح LED للإضاءة الخلفية القديمة؛ تحقق من جهد الخرج الفعلي لمحول الطاقة
تم إصلاح البقع الداكنة/البيضاء على الشاشة	الضرر الجسدي أو الضغط من الجانب الخلفي (لا يمكن إصلاحه — يتطلب الاستبدال)

يعد اختيار شاشات TFT LCD وتطويرها، في جوهره، بمثابة مقايضة بين التكلفة والأداء ودورة التطوير والموثوقية. لا توجد شاشة "أفضل" - فقط الحل "الأنسب". آمل أن يساعدك هذا الدليل على تجنب الانعطافات غير الضرورية في بداية مشروعك، مما يسمح لك بتركيز المزيد من الجهد على إنشاء تجربة منتج مميزة حقًا.
