وحدة عرض LCD ملونة TFT LCD مقاس 4.3 بوصة

الميزات الأساسية

• شاشة عالية السطوع: سطوع نموذجي يبلغ 500 شمعة/م² (الحد الأدنى 450 شمعة/م²)، مما يضمن رؤية واضحة حتى في الإضاءة المحيطة القوية.

• تشغيل بدرجة حرارة واسعة: يدعم نطاق درجة حرارة التشغيل من -20 درجة مئوية إلى 60 درجة مئوية، وهو مناسب للبيئات الصناعية.

• زوايا مشاهدة واسعة: زاوية عرض أفقية نموذجية تبلغ 70 درجة وزاوية عرض رأسية تتراوح بين 45 درجة و60 درجة، مما يتيح مشاهدة مريحة من زوايا متعددة.

• الاستجابة السريعة: وقت استجابة نموذجي يبلغ 20 مللي ثانية، وهو مثالي لعرض الصور الديناميكية.

• تصميم موفر للطاقة: يعمل بجهد منخفض يبلغ 3.2 فولت مع كفاءة محسنة للإضاءة الخلفية LED البيضاء.

Tianfu تخصيص 4.3 بوصة مواصفات وحدة عرض LCD ملونة TFT LCD Transmissive IPS

تفاصيل وحدة عرض TFT LCD ملونة TFT LCD مقاس 4.3 بوصة من Tianfu

يتم استخدام وحدة عرض TFT LCD ملونة بتقنية IPS مقاس 4.3 بوصة في مجالات مختلفة على النحو التالي:

الأتمتة والتحكم الصناعي

• لوحات HMI الصناعية: مراقبة خط الإنتاج وعرض حالة المعدات

• أدوات الاختبار والقياس: راسم الذبذبات، واجهات عرض محلل الطيف

• محطات التحكم PLC: واجهات بين الإنسان والآلة لأنظمة أتمتة المصانع

أنظمة السيارات والنقل

• شاشات الملاحة داخل السيارة: شاشات الملاحة في السيارة ما بعد البيع

• معلومات النقل العام: أنظمة وصول محطات الحافلات، ومحطات التذاكر

• أدوات آلات البناء: حفارة، لوحات تشغيل الرافعة

المعدات الطبية والرعاية الصحية

• الأجهزة الطبية المحمولة: شاشات العرض ومعدات التشخيص

• محطات مراقبة الصحة: ​​واجهات أجهزة الرعاية الصحية المجتمعية

• أدوات المختبر: شاشات عرض البيانات الخاصة بالأجهزة التحليلية

المنزل الذكي وإنترنت الأشياء

• لوحات التحكم الذكية: واجهات تعمل باللمس لأنظمة التحكم المركزية بالمنزل

• شاشات المراقبة الأمنية: بناء شاشات نظام الاتصال الداخلي

• واجهات الأجهزة الذكية: ثلاجة متطورة، لوحات تحكم للغسالة

المعدات التجارية والتجزئة

• أنظمة نقاط البيع: يعرض محطة البيع بالتجزئة

• شاشات المعلومات الإعلانية: تطبيقات اللافتات الرقمية صغيرة الحجم

تقييم عملائنا: لوحة الترموستات الصناعية

اعتمدت إحدى الشركات المصنعة للمعدات الصناعية هذه الوحدة كواجهة عرض لنظام التحكم في درجة الحرارة الخاص بها. لقد عمل بثبات لأكثر من عامين في بيئة تخزين باردة عند -10 درجة مئوية، دون أي تدهور في السطوع. تتوافق زاوية العرض مع متطلبات المراقبة متعددة الزوايا.

س1: ما هي متطلبات مصدر الطاقة لوحدة TFT مقاس 4.3 بوصة؟

ج: تتطلب الوحدة مصدري طاقة: 1) 3.2 فولت (نموذجي) لقسم المنطق؛ 2) 12-16 فولت للإضاءة الخلفية LED، بقيمة نموذجية تبلغ 14 فولت. تيار الإضاءة الخلفية حوالي 40 مللي أمبير. يوصى باستخدام محول DC-DC مستقر لتجنب تقلبات الجهد التي تؤثر على أداء الشاشة.

Q2: هل يمكن للوحدة أن تعمل بشكل طبيعي في البيئات ذات درجات الحرارة المنخفضة؟

ج: نعم، لقد خضعت هذه الوحدة لاختبارات صارمة ويمكن أن تعمل بشكل طبيعي في نطاق درجة الحرارة المحيطة من -20 درجة مئوية إلى 60 درجة مئوية. في البيئات ذات درجات الحرارة المنخفضة، قد يتم تمديد وقت بدء التشغيل الأولي قليلاً (حوالي 1-2 ثانية)، لكن أداء الشاشة لا يتأثر. تتراوح درجة حرارة التخزين من -20 درجة مئوية إلى 70 درجة مئوية.

س3: ما هي خصائص زاوية الرؤية للوحدة؟ ما هي مواقف التثبيت المناسبة؟

ج: تعتمد هذه الوحدة تصميم زاوية عرض عند الساعة 12، مع زاوية عرض أفقية نموذجية تبلغ 70 درجة وزاوية عرض رأسية تبلغ 45 درجة -60 درجة. إنها مناسبة للتركيب على مستوى موضعي مع أو أعلى قليلاً من عيون المراقب. بالنسبة للتطبيقات التي تتطلب عرضًا متعدد الزوايا، يوصى بضبط زاوية التثبيت أو تحديد طراز بمواصفات زاوية عرض أخرى.

س 4: هل يدعم وقت الاستجابة 20 مللي ثانية تشغيل الفيديو؟

ج: يمكن لوقت الاستجابة النموذجي الذي يبلغ 20 مللي ثانية (30 مللي ثانية كحد أقصى) أن يدعم معظم سيناريوهات التطبيقات، بما في ذلك تحديثات البيانات، وتبديل واجهة المستخدم الرسومية، وتشغيل الفيديو بدقة قياسية. بالنسبة لتطبيقات الفيديو أو الألعاب عالية السرعة، يوصى باختيار طراز مخصص مع وقت استجابة أقصر.

س5: ما هو عمر الوحدة وتدهور الإضاءة الخلفية؟

ج: في ظل ظروف التشغيل المقدرة، تم تصميم الوحدة لتكون ذات عمر افتراضي يزيد عن 30000 ساعة. عادةً ما يكون تدهور سطوع الإضاءة الخلفية LED أقل من 10% خلال 10000 ساعة. يوصى بتجنب التشغيل بأقصى درجة سطوع لفترات طويلة لإطالة عمر الإضاءة الخلفية.

س6: هل يدعم وظيفة اللمس؟

ج: هذا الطراز عبارة عن وحدة عرض فقط ولا يتضمن وظيفة اللمس. ومع ذلك، يمكننا توفير مكونات شاشة اللمس المقاومة أو السعوية المطابقة والمساعدة في عملية التصفيح. يجب شراء شاشة اللمس ودمجها بشكل منفصل.

سياسة توريد العينات

توفر العينة: تتوفر عينات صغيرة من 1 إلى 10 قطع لتقييم العملاء واختبارهم.

الوثائق المضمنة: تتضمن كل حزمة عينة ما يلي:

• ورقة بيانات المنتج كاملة

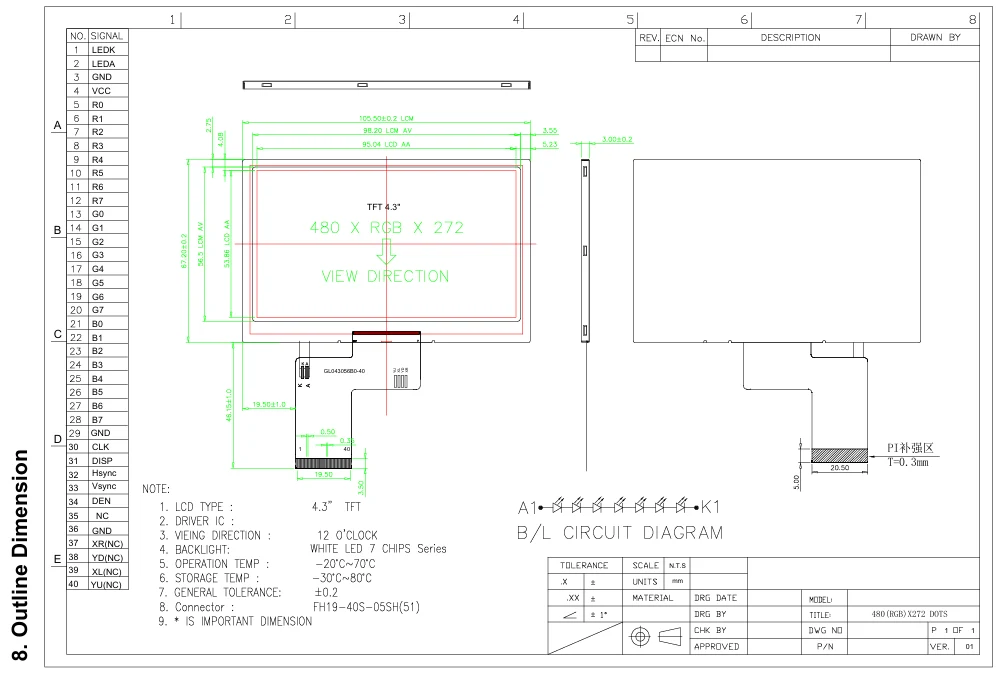

• الرسومات الميكانيكية (ملفات CAD بتنسيقات DXF/STEP)

• تعريفات الدبوس ومخطط التوصيل الكهربائي

• توقيت التهيئة الموصى به وتسجيل رمز التكوين

• التشغيل الآمن والمبادئ التوجيهية لحماية البيئة والتنمية المستدامة

عينة من توصيات التقييم

قبل طلب العينات، يرجى التأكد من أن فريقك الفني يتمتع بالقدرات التالية:

• القدرة على القيادة: القدرة على توفير طاقة منطقية 3.2 فولت وطاقة إضاءة خلفية LED 12-16 فولت للوحدة

• توافق الواجهة: يمكن أن تستوعب اللوحة الأم للنظام موصل FH19‑40S‑0.5SH(51) ذو 40 سنًا أو حل مهايئ مكافئ

• دعم الإشارة: يمكن لشريحة التحكم الرئيسية إخراج إشارات الواجهة المتوازية RGB 24 بت أو 16 بت

• الاعتبارات الحرارية: مساحة كافية لتبديد الحرارة محجوزة داخل جهازك

🔧 نطاق الدعم الفني الاحترافي

الدعم الفني الأساسي (مقدم مجانًا)

نحن نقدم الدعم الفني الاحترافي التالي المتعلق بوحدة شاشات الكريستال السائل للعملاء المباشرين:

1. استشارات المواصفات والتكامل

• تفسير الخصائص الكهربائية للوحدة وتوصيات تصميم إمدادات الطاقة

• التركيب الميكانيكي وتحليل التوافق الهيكلي

• إرشادات حول عمليات لحام الموصلات وتجميع الكابلات

• توصيات لتقييم القدرة على التكيف البيئي (درجة الحرارة/الرطوبة).

2. الوثائق الفنية لبرنامج التشغيل IC

• ورقة بيانات كاملة للسائق ILI6485 IC

• تفاصيل تكوين السجل وأمثلة تسلسل التهيئة

• تحليل معلمة توقيت الواجهة والتوصيات المطابقة

• المخطط المرجعي لتصحيح الألوان

3. إرشادات ضبط الأداء البصري

• طرق ومعايير اختبار توحيد السطوع

• اقتراحات التحسين لعرض خصائص الزاوية في المنشآت الفعلية

• اتجاهات التعديل للتباين وأداء اللون

• خطط اختبار وتقييم زمن الاستجابة

4. دعم التحقق من الموثوقية

• ظروف ودورات اختبار الاحتراق الموصى بها

• تصميم وتوصيات حماية البيئة والتنمية المستدامة

• طرق اختبار دورة درجة الحرارة

• النقاط الرئيسية لتقييم الموثوقية التشغيلية على المدى الطويل

استجابة الدعم الفني

• زمن الاستجابة: الرد على الاستفسارات الفنية خلال 24 ساعة في أيام العمل

• طرق الاتصال: الدعم عبر البريد الإلكتروني والهاتف والاجتماعات عبر الإنترنت للتبادل الفني المتعمق

• الوثائق: جميع الوثائق الفنية المقدمة باللغتين الصينية والإنجليزية

• مكتبة الأسئلة الشائعة: تم إنشاء مكتبة حلول لمشكلات التكامل الشائعة لتكون مرجعًا للعملاء
