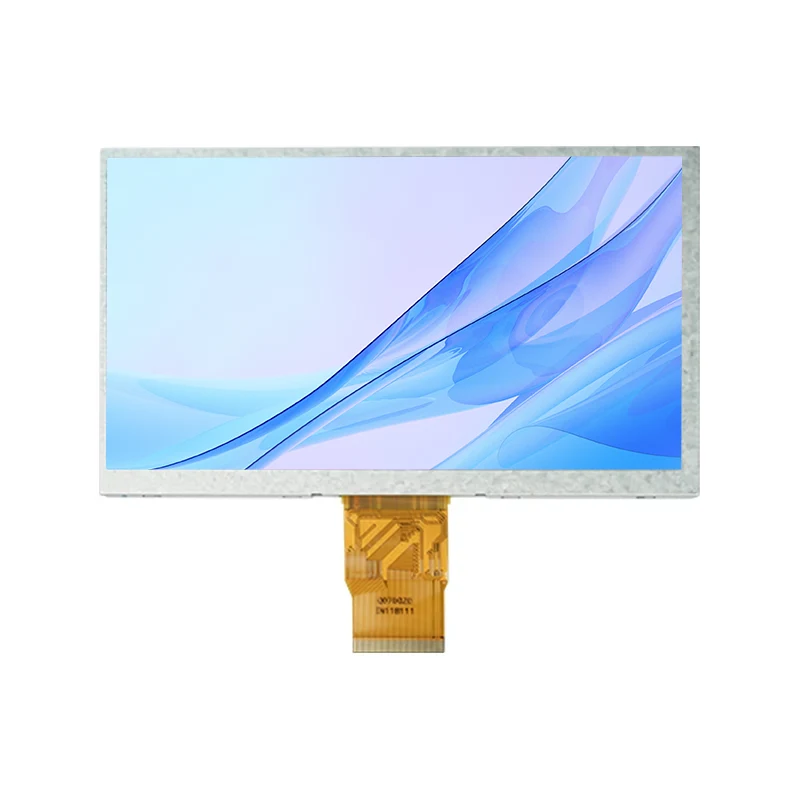

7.0 'شاشة عرض زاوية مجانية TFT LCD وحدة عرض

المواصفات الأساسية

حجم العرض

7.0 بوصة IPS TFT-LCD

دقة

1024 × RGB × 600 (WVGA)

Pixel Pitch

0.1506 (H) × 0.1432 (V) mm

منطقة نشطة

154.21 (H) × 85.92 (v) mm

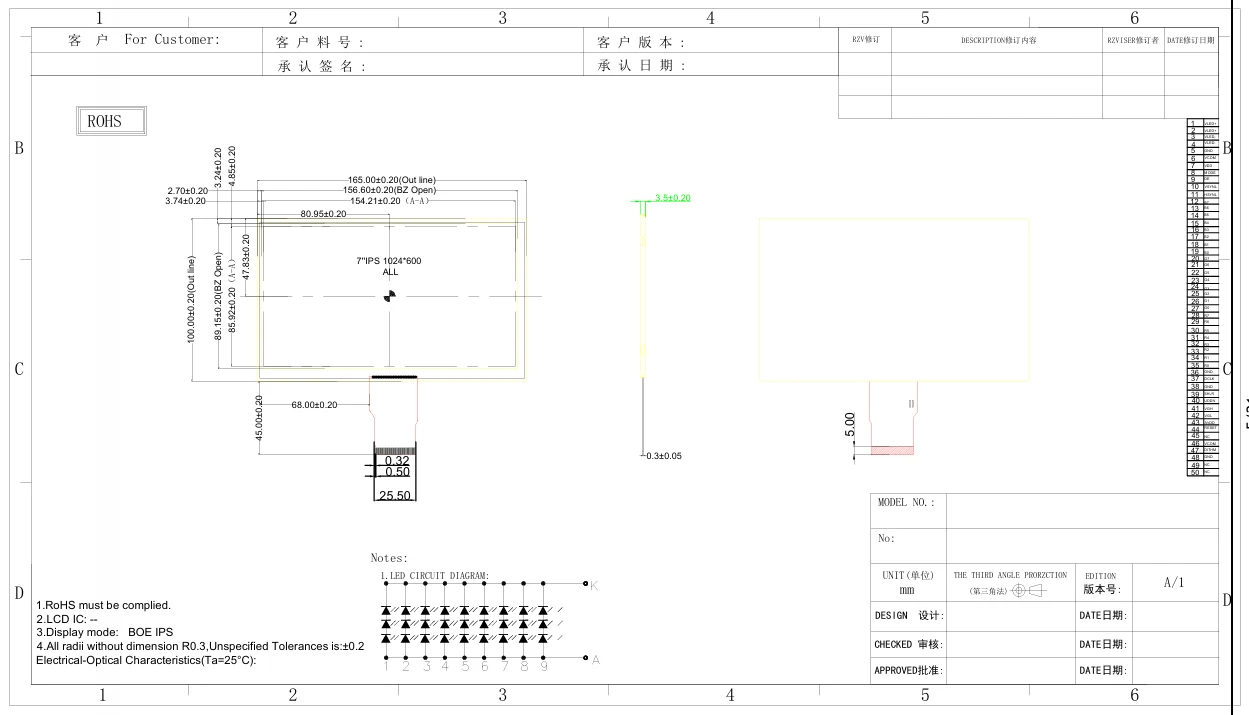

أبعاد الخطوط العريضة

165 (W) × 100 (H) × 3.5 (د) مم

وضع العرض

عادة الأسود (تقنية IPS)

واجهة

TTL الموازي RGB (50 دبوس FPC)

المعالجة السطحية

مكافحة الأسلحة (2H/3H طلاء صلب)

الخصائص الكهربائية

جهد الإمداد الرقمي (VDD)

3.3V (3.0–3.6V)

الجهد التناظري للتوريد (AVDD)

9.6V (9.4-9.8V)

جهد بوابة TFT (VGH/VGL)

18V (17-19V) / -6V (-7--5V)

الاستهلاك الحالي (TYP.)

VDD: 30MA ، AVDD: 35MA ، VGH: 0.5MA ، VGL: 1MA

الجهد الخلفي/التيار

9.6V (8.4-10.6V) / 180ma (27 LED)

درجة حرارة التشغيل

-20 درجة مئوية إلى +70 درجة مئوية

درجة حرارة التخزين

-30 درجة مئوية إلى +80 درجة مئوية

الخصائص البصرية

اللوم (TYP.)

450 CD/M² (نقطة الوسط)

نسبة التباين (TYP.)

800: 1 (0 ° زاوية عرض)

وقت الاستجابة (TYP.)

25ms (Rise + Fall)

زاوية المشاهدة (H/V)

80 درجة/80 درجة (CR> 10)

ألوان سلسلة (NTSC)

50 ٪

لوني (أبيض)

x: 0.230–0.330 ، y: 0.260–0.360

واجهة والتحكم

نوع الموصل

Hirose FH12A-50S-0.55H (50-Pin FPC)

إدخال البيانات

8 بت RGB (عمق اللون 24 بت)

أوضاع المزامنة

وضع DE (الافتراضي) / وضع HS / VS

التحكم في اتجاه المسح

L/R (التحول الأيسر/الأيمن)/UPDN (أعلى/أسفل الفحص)

الدعم المخلل

قرار 8 بت (H) أو 6 بت (L)
