وحدة عرض LCD ملونة TFT مقاس 9.0 بوصات

المزايا الرئيسية - لماذا تناسب هذه الوحدة تطبيقك

📐وضوح عالي الدقة:توفر وحدات البكسل الشريطية RGB مقاس 800 × 480 نصًا ورسومات واضحة لواجهات HMI الاحترافية.

🌡️نطاق درجة الحرارة القصوى:تعمل من -20 درجة مئوية إلى 70 درجة مئوية - يمكن الاعتماد عليها في المصانع غير المدفأة، والأكشاك الخارجية، وبيئات التخزين البارد.

🔌التكامل السلس:تعمل واجهة RGB المتوازية 24 بت وتصميم COG (Chip-on-Glass) على تبسيط تخطيط الأجهزة وتقليل حجم النظام.

💡الإضاءة الخلفية طويلة العمر:عمر LED يصل إلى 20,000 ساعة يقلل من الصيانة. تضمن الإضاءة التي تبلغ 120 شمعة/م² إمكانية قراءة ممتازة.

⚡ تصميم الطاقة المستقر:يضمن تحمل الجهد الكهربي الواسع (DVDD 2.8–3.6V، AVDD 9.4–9.8V) التوافق مع أنظمة الطاقة المختلفة.

🛠️التخصيص جاهز:قبول أوامر المحاكمة على دفعة صغيرة. FPC قابلة للتخصيص، والإضاءة الخلفية، ولوحة اللمس، والبرامج الثابتة لتتناسب مع احتياجاتك.

المواصفات الفنية

تفاصيل

التطبيقات وقصص النجاح

تم نشر وحدة TFT LCD المربعة مقاس 9.0 بوصات HMI هذه بنجاح عبر الصناعات التي تعتبر الموثوقية والوضوح أمرًا بالغ الأهمية. وفيما يلي حالات الاستخدام النموذجية والأمثلة الواقعية.

🏭الأتمتة الصناعية – لوحة التحكم في ماكينات CNC

قامت إحدى الشركات المصنعة للآلات الأوروبية بدمج هذه الوحدة في لوحة تشغيل CNC الخاصة بها. يضمن نطاق التشغيل -20 درجة مئوية إلى 70 درجة مئوية أداءً موثوقًا في بيئات المصنع غير المدفأة، بينما تعمل واجهة RGB 24 بت على تبسيط الاتصال بوحدة التحكم الحالية.

🏥المعدات الطبية – جهاز مراقبة المريض المحمول

استخدمت إحدى الشركات الناشئة في مجال الأجهزة الطبية هذه الوحدة لتصميم COG المدمج وإضاءة ثابتة تبلغ 120 شمعة/م2، مما يتيح عرض شكل موجي واضح في إعدادات المستشفى الساطعة. ساعد تكييف FPC المخصص على ملاءمة غلافها النحيف.

🏠 سمارت هوم – مركز التحكم المركزي

اختار أحد متخصصي تكامل المنازل الذكية هذه الوحدة نظرًا لنطاق درجة الحرارة الواسع وعمر الإضاءة الخلفية الطويل، مما يجعلها مناسبة لكل من ألواح الجدران الداخلية وأجهزة الاتصال الداخلي بالبوابة الخارجية. أدى عمر LED الذي يبلغ 20000 ساعة إلى تقليل مخاوف الصيانة على المدى الطويل.

📊كشك خارجي - محطة التذاكر

مع انخفاض درجة حرارة التخزين إلى -30 درجة مئوية وتشغيلها إلى -20 درجة مئوية، نجت هذه الوحدة من ظروف الشتاء في أكشاك بيع التذاكر الخارجية. توفر الدقة 800 × 480 عرضًا واضحًا لرموز QR ومعلومات المعاملات.

س: ما هي شهادات التصنيع التي تحملها Tianfu Display؟

ج:تدير Tianfu Display منشأة حاصلة على شهادة ISO 9001:2015، مما يضمن إدارة الجودة الموحدة عبر التصميم والترابط والتسليم. تستخدم جميع الوحدات مواد خام متوافقة مع RoHS وREACH، وتتوافق مع اللوائح البيئية العالمية.

س: ما هي اختبارات الجودة المحددة التي يتم إجراؤها على كل دفعة إنتاج؟

ج:تخضع كل دفعة لسير عمل فحص صارم، بما في ذلك مراقبة الجودة الواردة (IQC) للزجاج/الدوائر المرحلية، ومراقبة الجودة أثناء العملية (IPQC) لمحاذاة خط ربط COG/FOG الآلي، ومراقبة الجودة الصادرة بنسبة 100% (OQC). تغطي اختبارات الموثوقية دورة درجة الحرارة، ومقاومة الرطوبة، والاهتزاز، وتقادم الإضاءة الخلفية.

س: هل توفرون إمكانية التتبع لدفعات تصنيع شاشات العرض؟

ج:نعم. يتم إجراء تسلسل لكل وحدة باستخدام رمز دفعة قابل للتتبع تم تعيينه لتاريخ التجميع الدقيق والدفعة الكيميائية وسجل الاختبار المعملي. يتيح ذلك إجراء تحليل سريع للسبب الجذري ثماني الأبعاد، وهو أمر ضروري للتطبيقات الصناعية ذات دورة الحياة الطويلة.

س: ما هو الضمان القياسي وسياسة استبدال الأجهزة؟

ج:نحن نقدم ضمانًا قياسيًا من الشركة المصنعة لمدة 12 شهرًا يغطي العيوب. بالنسبة لمشاكل الجودة المؤكدة، تتم معالجة الوحدات البديلة بسرعة خلال 5 إلى 7 أيام عمل لتقليل وقت توقف مشروع العميل.

س: هل تقدمون البرامج الثابتة ورمز التهيئة الفني للتكامل؟

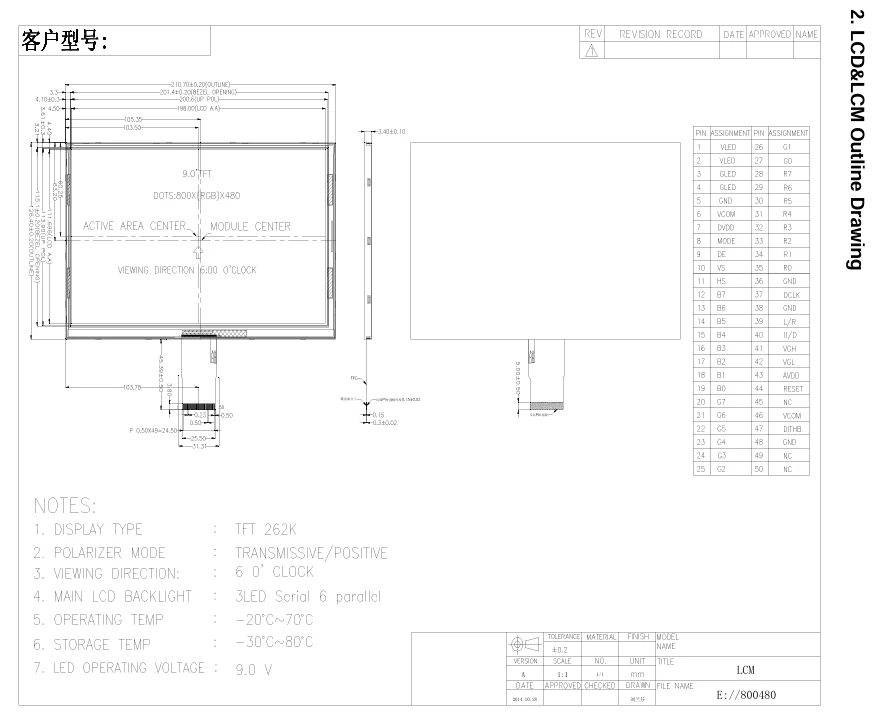

ج:قطعاً. نحن نقدم حزم وثائق كاملة للأجهزة والبرامج بما في ذلك مواصفات ورقة البيانات الكاملة، والبرامج النصية لرمز التهيئة، ومخططات توقيت الساعة، والرسومات الميكانيكية، وملاحظات تسجيل الواجهة.

س: هل يمكنني الحصول على عينة صغيرة قبل التزامات الإنتاج الضخم؟

ج:نعم، يتم الترحيب بطلبات التجربة الهندسية من 1 إلى 30 قطعة لاختبار إثبات المفهوم. يتم شحن العينات القياسية في غضون أسبوع واحد، بينما يتطلب توجيه FPC المخصص أو تعديلات الإضاءة الخلفية أو تراكبات لوحة اللمس 2-3 أسابيع للنماذج الأولية.
