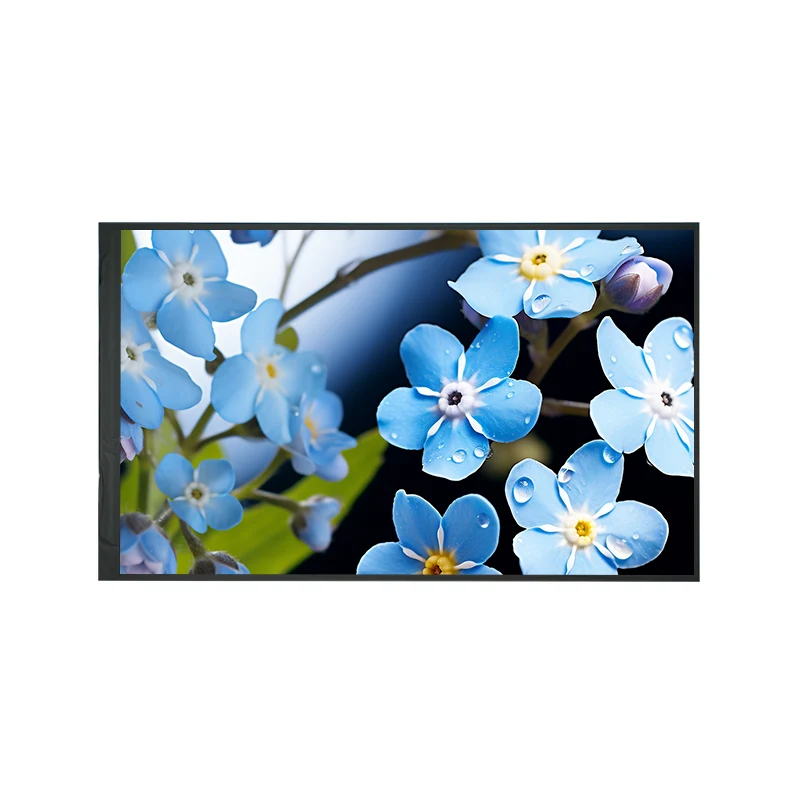

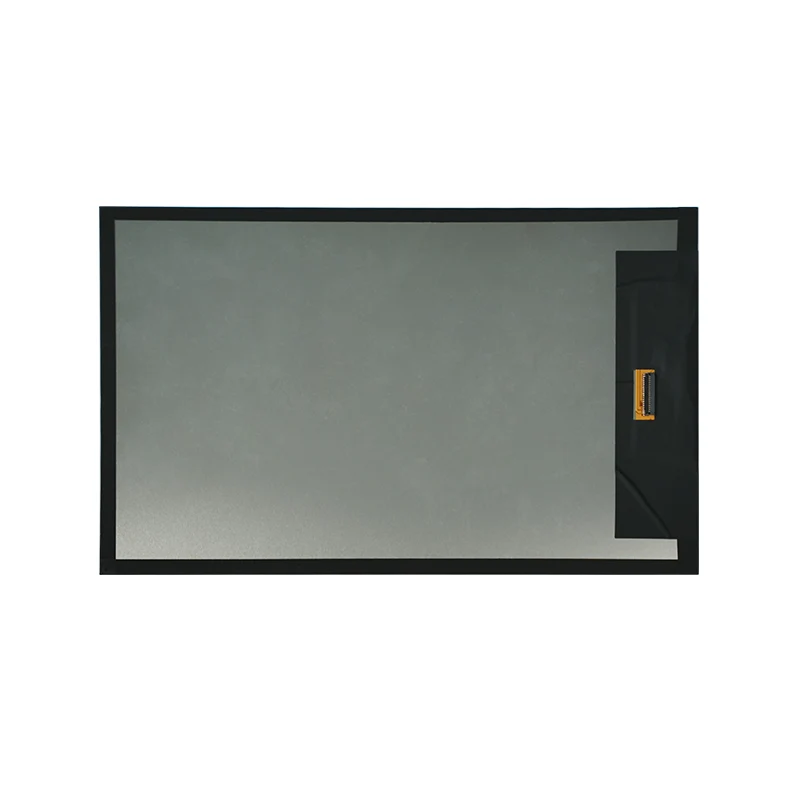

8.0 'IPS IPS HD TFT LCD وحدة عرض

نوع العرض

8.0 بوصة A-Si TFT-LCD (تقنية IPS)

دقة

800 (RGB) × 1280 (WXGA)
16.7M ألوان

تفاصيل بكسل

• Pixel Pitch: 44.85 ميكرون (H) × 134.55 ميكرون (V)
• الترتيب: شريط RGB العمودي

عرض عرض

• اللوم: 280 CD/M² (TYP.)
• نسبة التباين: 1200: 1 (TYP.)
• وقت الاستجابة: 30 مللي ثانية (TYP.)
• زاوية المشاهدة: 80 درجة (H/V)

متطلبات الطاقة

• العرض التناظري (VCI): 2.5-4.8 فولت
• توريد الواجهة (IOVCC): 1.65-3.6V
• الإضاءة الخلفية الحالية: 140MA (TYP.)
• التسامح تسلسل الطاقة: 120 مللي ثانية (وضع SLPOUT)

واجهة

• النوع: MIPI DSI (وضع الفيديو فقط)
• التكوين: 4 ممرات بيانات + 1 حارة على مدار الساعة
• سائق IC: JD9365DA
• إعادة تعيين المنطق: دبوس النشط المنخفض النهائي

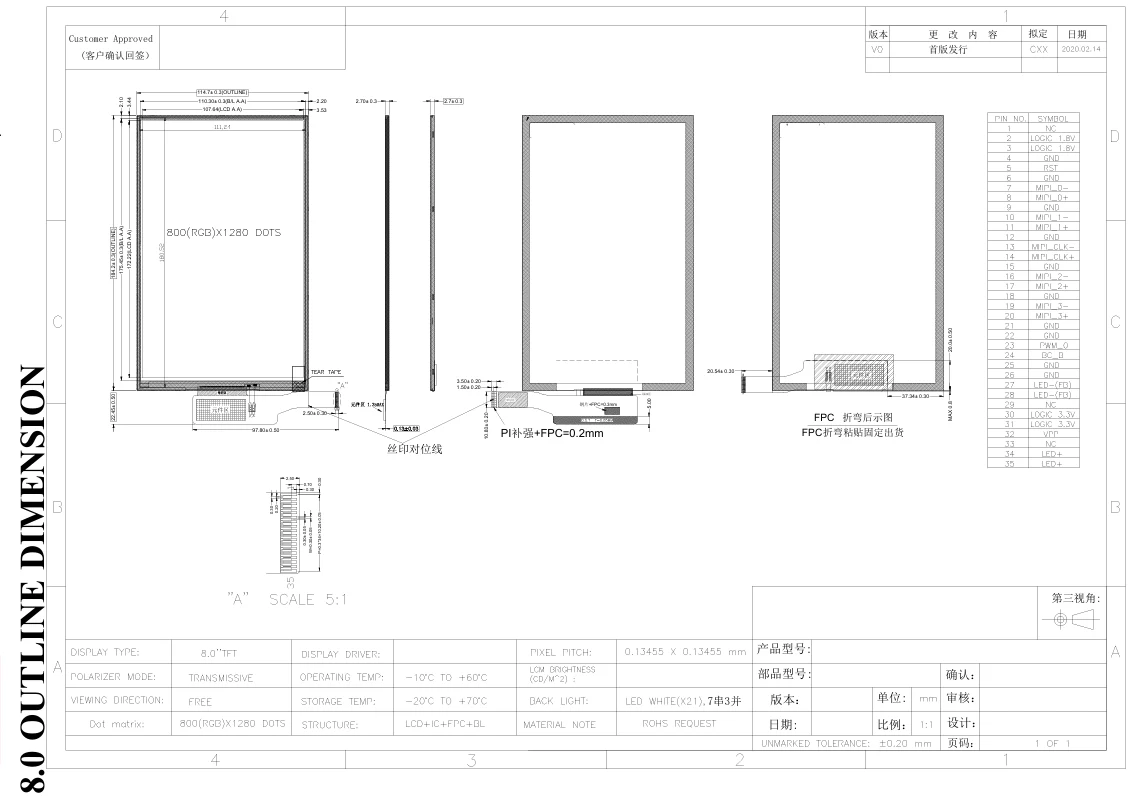

الخصائص الميكانيكية

• الأبعاد: 114.7 × 184.2 × 2.7 مم (L × W × H)
• المنطقة النشطة: 107.64 × 172.22 مم
• الوزن: TBD (TYP.)

اختبار الموثوقية

• درجة حرارة التشغيل: -20 درجة مئوية إلى +60 درجة مئوية
• درجة حرارة التخزين: -30 درجة مئوية إلى +70 درجة مئوية
• الرطوبة: 90 ٪ RH عند 60 درجة مئوية (96 ساعة)
• الصدمة الحرارية: 30 دورة (-20 درجة مئوية+80 درجة مئوية)

وحدة الإضاءة الخلفية

• النوع: LED واحد (ضوء جانبي)
• الجهد الأمامي: 9.6V (TYP.)
• العمر: TBD
• السيطرة: PWM تعتيم عبر دبوس 23
