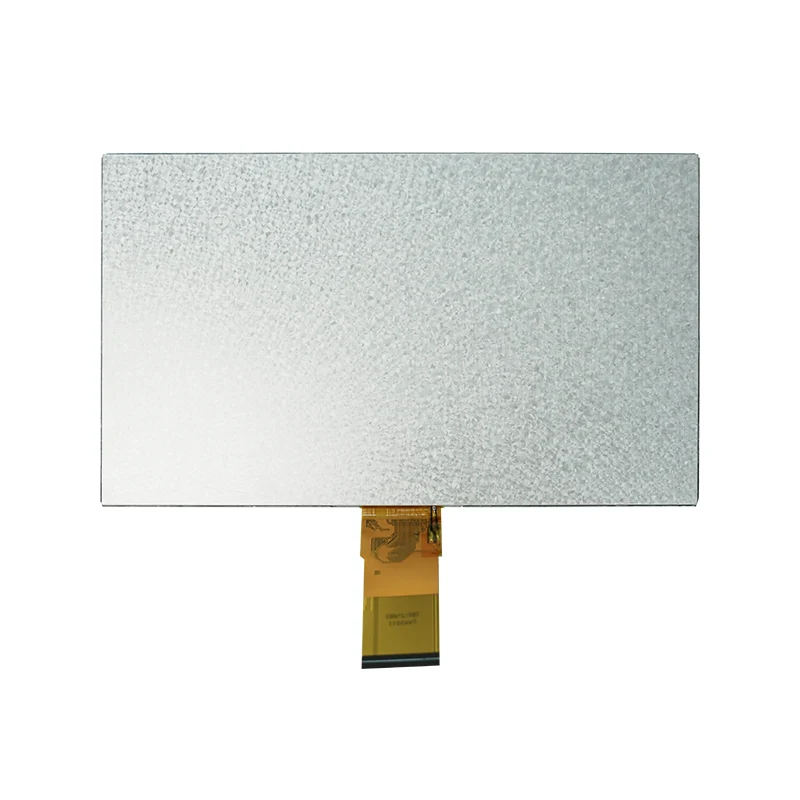

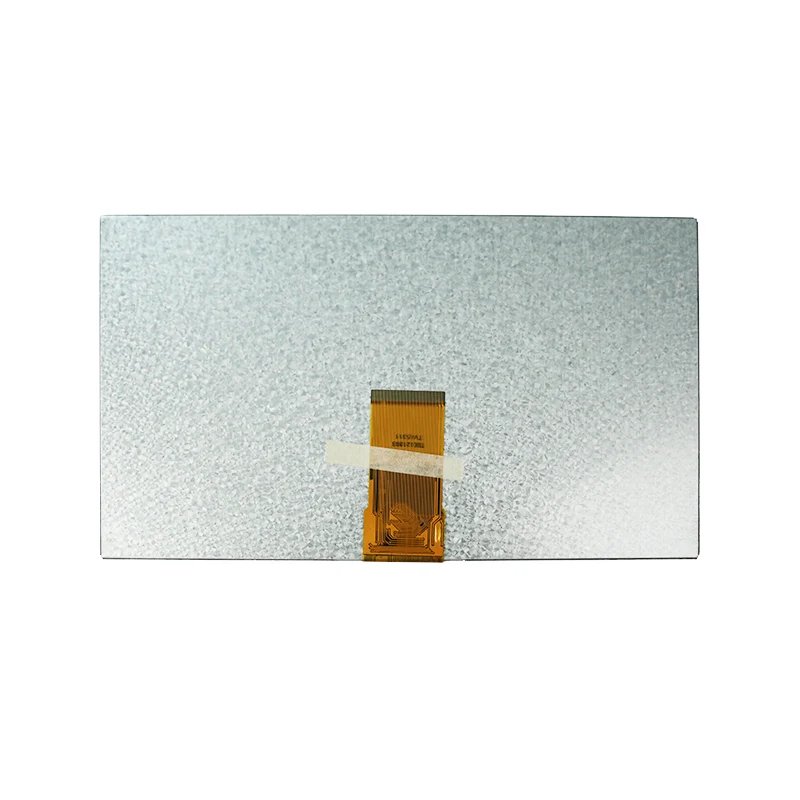

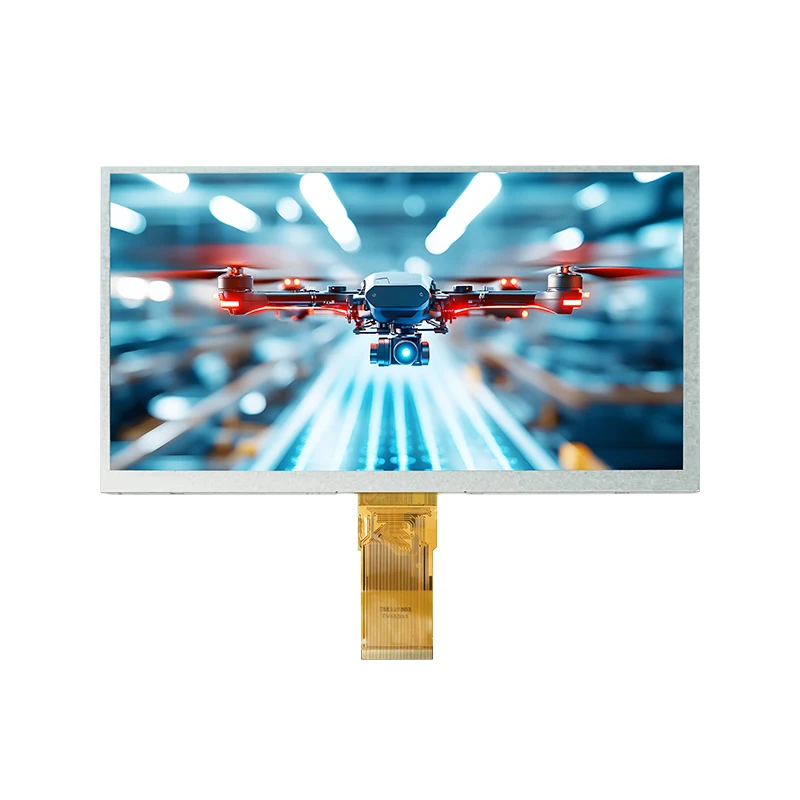

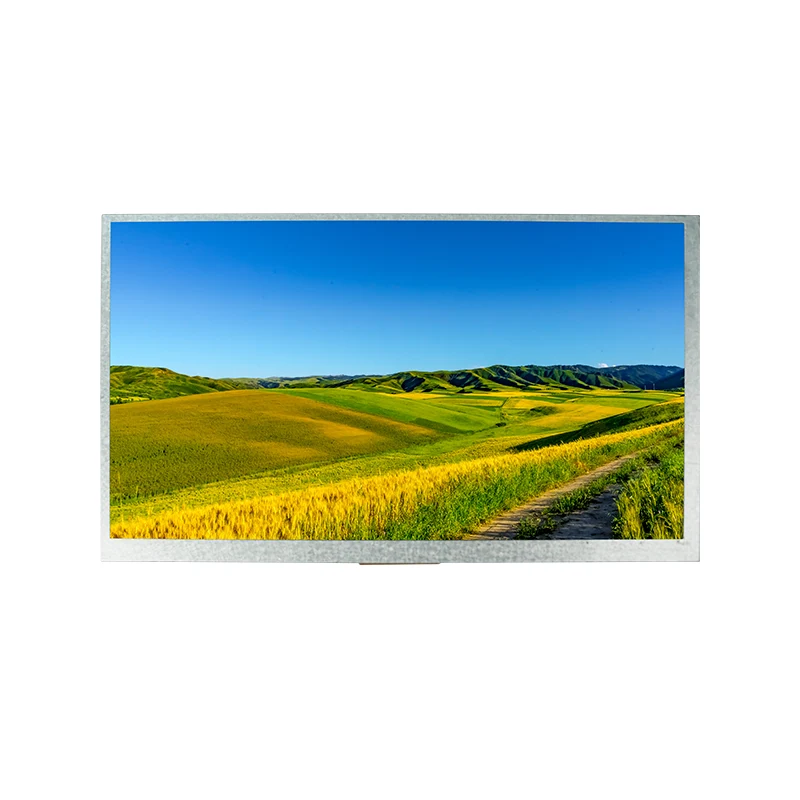

وحدة عرض LCD مربعة TFT مقاس 9.0 بوصة HMI

تقدم Tianfu وحدة عرض LCD قوية مقاس 9.0 بوصة HMI Square TFT مع واجهة RGB 24 بت وتقنية COG. تم تصميمه للأتمتة الصناعية/الطبية، وهو يدعم FPCs المخصصة، ويعمل من -20 درجة مئوية إلى 70 درجة مئوية، ومدعوم بضمان موثوق به لمدة 12 شهرًا.

إرسال استفسار

وصف المنتج

الميزات والمزايا الرئيسية

🔍 وضوح عالي الدقة

شاشة TFT-LCD مقاس 9.0 بوصة مع 800 × 480 بكسل شريطية RGB واتجاه عرض الساعة 6 للحصول على رؤية حادة وواسعة الزاوية.

🔌 التكامل القوي

تضمن واجهة RGB المتوازية 24 بت التوافق السلس مع الأنظمة الصناعية والاستهلاكية.

⚡ منخفض جدًا

يعمل تصميم الطاقة بكفاءة عند 2.8-3.3 فولت (رقمي) و9.4-9.8 فولت (تناظري)، وهو مثالي للتطبيقات الحساسة للطاقة.

🌡️ المتانة القصوى

يتحمل التشغيل من -20 درجة مئوية إلى 70 درجة مئوية ويتميز بإضاءة خلفية LED لمدة 20000 ساعة (18 مصباح LED، 120 مللي أمبير) للبيئات القاسية.

🎯الهندسة الدقيقة

تعمل تقنية COG وجهد VCOM المُحسّن على تقليل الوميض، مما يضمن التباين العالي والأداء المستقر.

Tianfu تخصيص 9.0 'HMI مربع TFT LCD مواصفات وحدة العرض

المواصفات الأساسية
حجم العرض	شاشة A-Si TFT-LCD مقاس 9.0 بوصة (ناقلة)
دقة	800 (RGB) × 480 بكسل (شريط RGB)
وضع العرض	أبيض عادي TN، اتجاه عرض الساعة 6
واجهة	RGB متوازي 24 بت (واجهة MPU)
جهد إمداد الطاقة	رقمي: 2.8-3.3 فولت (أقراص DVD) تناظري: 9.4-9.8 فولت (AVDD) جهد البوابة: VGH=17–19 فولت، VGL=-6.6~-5.4 فولت
الإضاءة الخلفية	LED أبيض × 18 (إجمالي التيار: 120 مللي أمبير)

الحد الأقصى للتقييمات المطلقة
درجة حرارة التشغيل	-20.0 درجة مئوية ~ 70.0 درجة مئوية
درجة حرارة التخزين	-30.0 درجة مئوية ~ 80.0 درجة مئوية

الخصائص الكهربائية
جهد الإمداد الرقمي (DVDD)	3.0 فولت (الحد الأدنى) / 3.3 فولت (الطباع) / 3.6 فولت (الحد الأقصى)
جهد الإمداد التناظري (AVDD)	9.4 فولت (الحد الأدنى) / 9.6 فولت (الطباع) / 9.8 فولت (الحد الأقصى)
بوابة على الجهد (VGH)	17 فولت (الحد الأدنى) / 18 فولت (الطباع) / 19 فولت (الحد الأقصى)
بوابة خارج الجهد (VGL)	-6.6 فولت (الحد الأدنى) / -6 فولت (الطباع) / -5.4 فولت (الحد الأقصى)
إشارة قيادة القطب المشترك (VCOM)	3.7 فولت (الطباع)

مواصفات الإضاءة الخلفية
LED إلى الأمام الجهد	9.0 فولت (الطباع) / 9.9 فولت (الحد الأقصى)
عمر الصمام	20,000 ساعة
إنارة LED	≥3000 قرص/م²
الإنارة LCM	120 شمعة/م²

معلمات التوقيت (أفقي)
تردد دي سي إل كيه	33.3 ميجا هرتز (الطباع) / 50 ميجا هرتز (الحد الأقصى)
منطقة العرض الأفقية	800 دكلك
عرض نبض HS	1 DCLK (الحد الأدنى) / 48 DCLK (الطباع)
الشرفة الخلفية HS	88 دي سي إل كيه
الشرفة الأمامية HS	40 دي سي إل كيه

تفاصيل

الشهادات وضمان الجودة

تلتزم Tianfu Display بتقديم وحدات عرض موثوقة وعالية الجودة. يتم دعم عمليات التصنيع لدينا بشهادات معترف بها دوليًا وأنظمة صارمة لمراقبة الجودة.

شهادة الأيزو 9001:2015:سير عمل إدارة الجودة الموحد يضمن التحسين المستمر للأداء.
الامتثال العالمي:مواد خام متوافقة مع RoHS & REACH بنسبة 100%، وآمنة للاستيراد المباشر إلى أسواق أوروبا وأمريكا الشمالية.
فحص البوابة المزدوجة بنسبة 100%:تخضع كل وحدة TFT لاختبارات كهربائية وتوحيد بصري وبيئي مؤتمتة بالكامل قبل التعبئة الآمنة.
سجلات موثوقية الدُفعة: دورة درجة الحرارة الإلزامية، ومقاومة الرطوبة، واختبارات التقادم المتسارع للإضاءة الخلفية التي يتم إجراؤها على كل دفعة إنتاج.
إمكانية تتبع الكمية الكاملة:تم تعيين تتبع الوحدة التسلسلية لتواريخ الإنتاج الفردية والدفعات الكيميائية وسجلات الاختبارات المعملية.

لماذا تختار تيانفو؟ - المزايا التنافسية

ميزة	تيانفو 9.0 "وحدة مربعة HMI	البديل النموذجي
درجة حرارة التشغيل	-20 درجة مئوية ~ 70 درجة مئوية (نطاق واسع)	0 درجة مئوية ~ 50 درجة مئوية (محدودة)
عمر الإضاءة الخلفية	20,000 ساعة	10,000-15,000 ساعة
التحكم في الوميض	تصميم VCOM + COG محسّن لتقليل الوميض إلى الحد الأدنى	التعويض الأساسي، وميض ملحوظ عند السطوع المنخفض
دعم التخصيص	تعديلات البرامج الثابتة FPC وB/L وTP مع سرعة التنفيذ	موك جامدة، مهلة طويلة
شهادات الجودة	ISO 9001، RoHS، REACH، إمكانية التتبع الكامل	وثائق محدودة في كثير من الأحيان
الضمان والدعم	ضمان لمدة 12 شهرًا، دعم هندسي، استجابة 24 ساعة	قياسي من 3 إلى 6 أشهر، مع مساعدة فنية محدودة
عينة وطلبات الدفعة الصغيرة	مقبول (1-30 قطعة مخزون فوري)	موك عالية المطلوبة

الكلمات الساخنة: وحدة عرض LCD مربعة TFT مقاس 9.0 بوصة HMI
